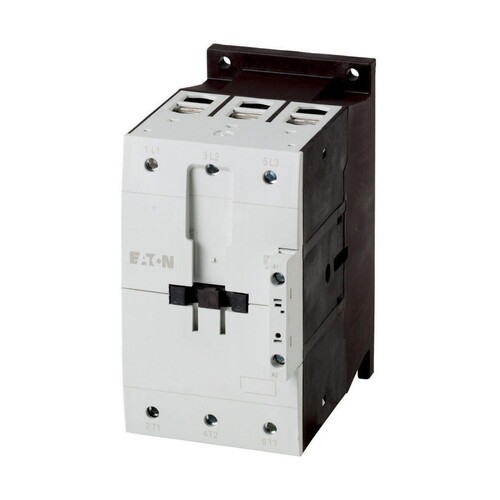

239549 EATON DILM115(RAC440) Leist.-schütz 55kW/400V AC-betätigt

20616554
4224487
1 Stk
4015082395490
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 115 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der EATON DILM115(RAC440) Leistungsschütz ist für den zuverlässigen Betrieb von Motoren konzipiert und bietet eine hohe Schaltleistung von bis zu 55 kW bei 400 V. Mit einem Bemessungsbetriebsstrom von 115 A im AC-3-Betrieb und 55 A im AC-4-Betrieb ist dieser Schütz ideal für den Einsatz in industriellen Anwendungen. Er verfügt über drei Hauptkontakte, die als Schließer fungieren, und ist für die Verwendung mit AC-Betätigungsspannungen von 380 bis 440 V geeignet. Die robuste Bauweise und die hohe Effizienz machen ihn zu einer ausgezeichneten Wahl für Motorsteuerungen, insbesondere für Käfigläufermotoren. Der DILM115 ist nicht für den Reiheneinbau geeignet und bietet eine einfache Installation über Schraubklemmen. Vertrauen Sie auf die Qualität und Zuverlässigkeit von EATON für Ihre elektrischen Steuerungsbedürfnisse.

Produktinfos

Anwendung: Leistungsschütz für Motoren
Gebrauchskategorie: AC-1, AC-3, AC-4
Anzahl der Pole: 3
Bemessungsbetriebsstrom AC-3 bei 400V: 115 A
Bemessungsbetriebsstrom AC-4 bei 400V: 55 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 55 kW
Bemessungsbetriebsleistung bei AC-4, 400 V: 28 kW
Anzahl der Hauptkontakte als Schließer: 3
Anzahl der Hauptkontakte als Öffner: 0
Bemessungssteuerspeisespannung AC: 380|440 V
Bemessungssteuerspeisespannung DC: 0 V
Spannungsart zur Betätigung: AC
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 55 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 28| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 380|440 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 115 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 55| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 380|440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 160 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 90
Höhe: 170
Tiefe: 160
