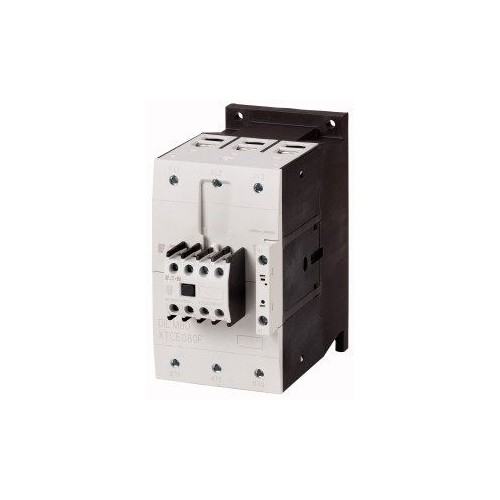

239463 Eaton DILM80-22(RDC24) Leist.-Schütz, 37kW/400V, DC-betätigt

21429458
1436020
1 Stk
4015082394639
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 80 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM80-22(RDC24) Leistungsschütz ist ideal für den Einsatz in industriellen Anwendungen mit einer Bemessungsbetriebsleistung von 37 kW bei 400 V. Mit einem Bemessungsbetriebsstrom von 80 A bei AC-3 und 40 A bei AC-4 ist dieser Schütz für den Betrieb von Motoren und anderen elektrischen Lasten ausgelegt. Die drei Schließer als Hauptkontakte und zwei Hilfskontakte bieten Flexibilität in der Schaltung. Die Steuerung erfolgt über eine DC-Bemessungssteuerspeisespannung von 24 V, was eine einfache Integration in bestehende Systeme ermöglicht. Der DILM80-22(RDC24) ist nicht für den Reiheneinbau geeignet, bietet jedoch eine zuverlässige und robuste Lösung für anspruchsvolle Anwendungen in der Automatisierungstechnik.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 80 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 40 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 20 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungssteuerspeisespannung DC: 24 V
Spannungsart zur Betätigung: DC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 20| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 0|0 V
Bemessungssteuerspeisespannung DC: 24|27 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 80 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 40| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 110 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 90
Höhe: 170
Tiefe: 175
