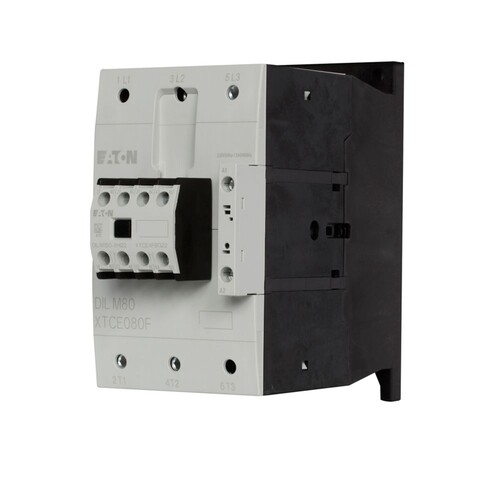

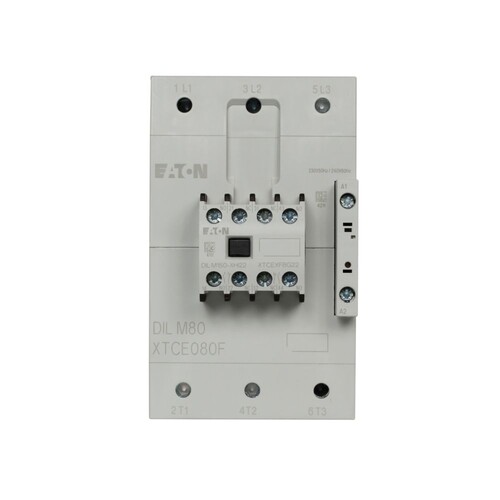

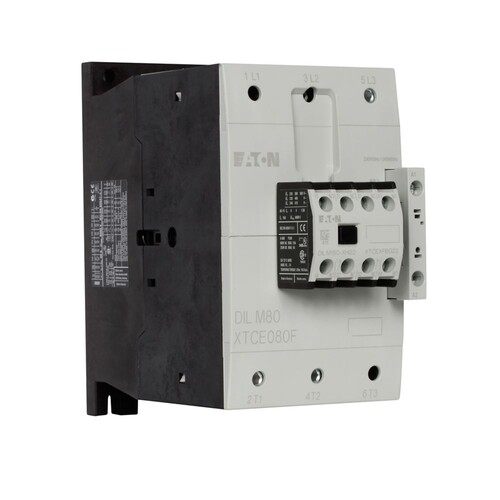

239449 Eaton DILM80-22(230V50HZ,240V60HZ) Leist.-Schü

21429437
1436015
1 Stk
4015082394493
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 80 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Das Eaton DILM80-22 Leistungsschütz ist optimal für den Einsatz in industriellen Anwendungen, insbesondere zur Steuerung von Motoren. Mit einem Bemessungsbetriebsstrom von 80 A bei AC-3 und einer Betriebsleistung von bis zu 37 kW bei 400 V bietet es eine zuverlässige Leistung. Das Gerät verfügt über 3 Schließer als Hauptkontakte und 2 Hilfskontakte, die eine flexible Steuerung ermöglichen. Die Bemessungssteuerspeisespannung beträgt 230 V bei 50 Hz, wodurch es sich ideal für Standardanwendungen eignet. Das DILM80-22 ist nicht für den Reiheneinbau geeignet und bietet eine robuste Lösung für nicht induktive Lasten und Käfigläufermotoren. Vertrauen Sie auf die Qualität von Eaton für Ihre Steuerungsbedürfnisse.

Produktinfos

Bemessungsbetriebsstrom AC-3 bei 400 V: 80 A
Bemessungsbetriebsstrom AC-4 bei 400 V: 40 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Bemessungsbetriebsleistung bei AC-4, 400 V: 20 kW
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Anzahl der Hilfskontakte (Schließer): 2
Anzahl der Hilfskontakte (Öffner): 2
Bemessungssteuerspeisespannung AC 50 Hz: 230 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 20| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 80 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 40| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 110 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 90
Höhe: 170
Tiefe: 175
