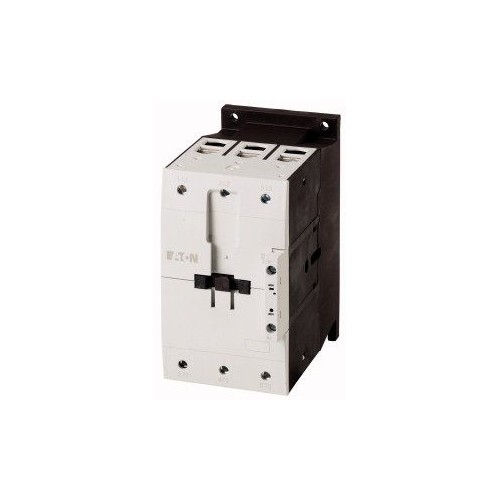

239416 EATON DILM80 SCHÜTZ 80A 37KW 24 VDC

02110852
1435978
1 Stk
4015082394165
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 80 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der EATON DILM80 Schütz ist ein leistungsstarker Schalter, der speziell für Motoranwendungen konzipiert wurde. Mit einem Bemessungsbetriebsstrom von 80 A und einer maximalen Leistung von 37 kW bei 400 V AC-3 ist er ideal für den Einsatz in industriellen Anwendungen. Dieser 3-polige Schütz bietet eine zuverlässige Schaltleistung und ist für den Betrieb mit einer Steuerspannung von 24 V DC ausgelegt. Der DILM80 ist nicht nur für nicht induktive Lasten geeignet, sondern auch für Käfigläufermotoren, was ihn zu einer flexiblen Lösung für verschiedene Anwendungen macht. Die robuste Bauweise und die Möglichkeit zur Montage mit Schraubklemmen gewährleisten eine einfache Installation und hohe Betriebssicherheit.

Produktinfos

Bemessungsbetriebsstrom AC-3: 80 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 20 kW
Anzahl der Pole: 3
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung DC: 24 V
Spannungsart zur Betätigung: DC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 20| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 0|0 V
Bemessungssteuerspeisespannung DC: 24|27 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 80 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 40| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 110 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 90
Höhe: 170
Tiefe: 160
