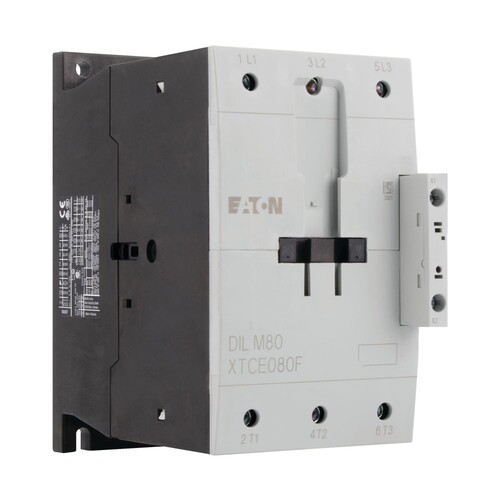

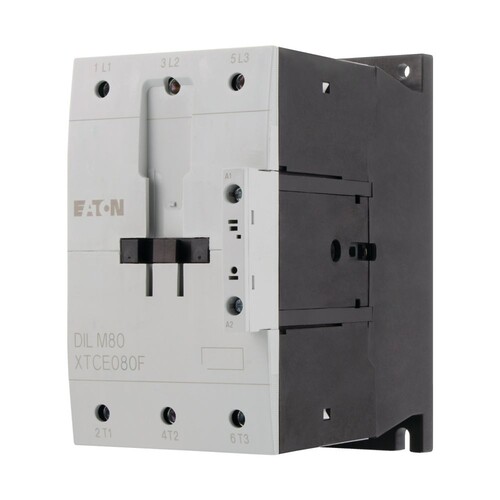

239402 EATON DILM80 SCHÜTZ 80A 37KW 230VAC

02110719
1435975
1 Stk
4015082394028
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 80 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Das EATON DILM80 Leistungsschütz ist für den Einsatz in industriellen Anwendungen konzipiert und bietet eine hohe Schaltleistung von bis zu 80 A bei 400 V. Mit einer Bemessungsbetriebsleistung von 37 kW ist es ideal für den Betrieb von Motoren und anderen elektrischen Geräten. Das Schütz ist mit 3 Polen ausgestattet und hat keine Öffnerkontakte, was es zu einer zuverlässigen Wahl für nicht induktive Lasten macht. Die Steuerung erfolgt über eine Bemessungssteuerspeisespannung von 230 V bei 50 Hz, was eine einfache Integration in bestehende Systeme ermöglicht. Die robuste Bauweise und die Möglichkeit zur Montage mit Schraubklemmen machen das DILM80 zu einer flexiblen Lösung für verschiedene Anwendungen. Zudem ist es nicht für den Reiheneinbau geeignet, was bei der Planung berücksichtigt werden sollte.

Produktinfos

Anzahl der Pole: 3
Bemessungsbetriebsstrom AC-3 bei 400 V: 80 A
Bemessungsbetriebsleistung bei AC-3 bei 400 V: 37 kW
Bemessungsbetriebsstrom AC-4 bei 400 V: 40 A
Bemessungsbetriebsleistung bei AC-4 bei 400 V: 20 kW
Bemessungssteuerspeisespannung AC 50 Hz: 230 V
Spannungsart zur Betätigung: AC
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 20| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 80 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 40| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 110 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 90
Höhe: 170
Tiefe: 160
