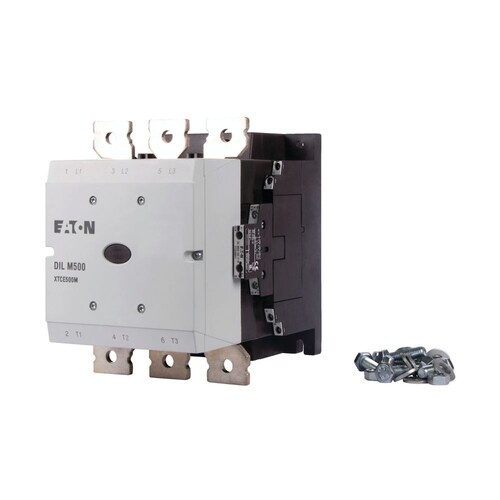

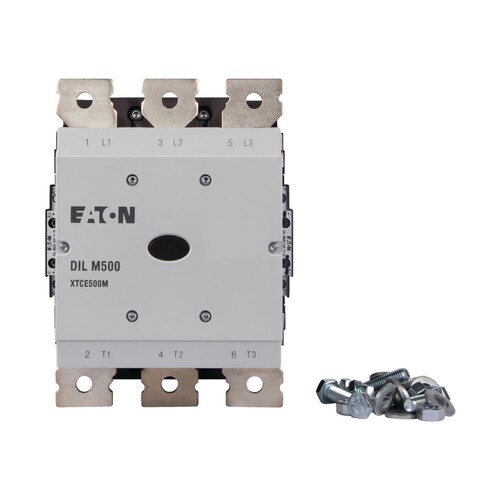

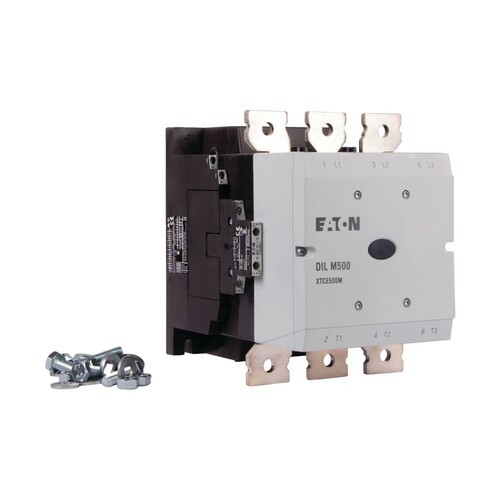

208213 EATON DILM500/22(RA250) Schütz 265kW 500A 110-250VAC 110-350VDC 2S2Ö HK

20017487
2436704
1 Stk
4015082082130
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 500 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 800 A, gekapselt: Ith= 600 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom
Anmerkungen zur LIMMERT-KI

Der EATON DILM500/22(RA250) Schütz ist ein hochleistungsfähiger Leistungsschütz, der speziell für Motoranwendungen und komfortable Geräte über 170 A entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 250 kW bei 400 V AC-3 und einem maximalen Betriebsstrom von 500 A ist dieser Schütz ideal für anspruchsvolle industrielle Anwendungen. Er bietet 3 Hauptkontakte als Schließer und ist mit einer Bemessungssteuerspeisespannung von 110-250 V AC sowie 110-350 V DC ausgestattet. Zudem verfügt er über 2 Hilfskontakte als Schließer und 2 als Öffner. Der DILM500/22 ist nicht für den Reiheneinbau geeignet, was ihn zu einer robusten Wahl für Anwendungen macht, die Zuverlässigkeit und Leistung erfordern. Mit seiner hohen Belastbarkeit und vielseitigen Anwendungsmöglichkeiten ist dieser Schütz eine ausgezeichnete Wahl für moderne Automatisierungslösungen.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 250 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 500 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 360 A
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 110-250 V
Bemessungssteuerspeisespannung DC: 110-350 V
Spannungsart zur Betätigung: DC
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 250 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 200| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 110|250 V
Bemessungssteuerspeisespannung DC: 110|250 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 500 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 360| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 110|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 800 A
Anschlussart Hauptstromkreis: Schienenanschluss
Breite: 160
Höhe: 219
Tiefe: 216
