  6. 208201 EATON DILM250/22(RA250) LEISTUNGSSCHÜTZ 132KW/400V/AC-3

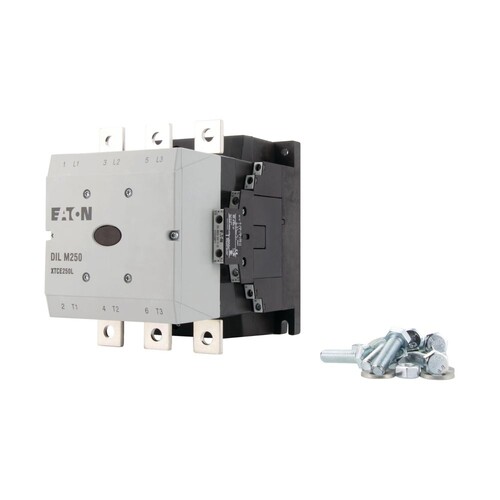

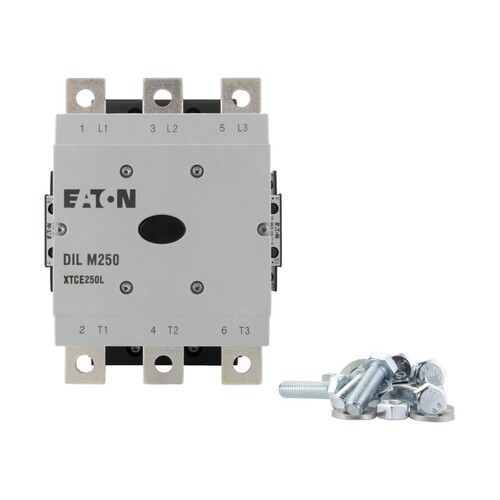

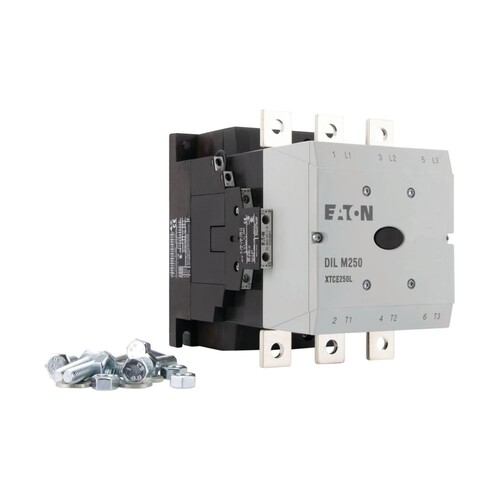

208201 EATON DILM250/22(RA250) LEISTUNGSSCHÜTZ 132KW/400V/AC-3

02280343
2436701
1 Stk
4015082082017
RO
8536490099
weitere Infos weitere Infos ausblenden
Eaton
208201
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 250 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 430 A, gekapselt: Ith= 300 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der EATON DILM250/22 (RA250) Leistungsschütz ist ein hochleistungsfähiges Schaltgerät, das für Motoren und Komfortgeräte mit einem Bemessungsbetriebsstrom von bis zu 250 A bei 400 V AC-3 ausgelegt ist. Mit einer Bemessungsbetriebsleistung von 132 kW ist dieses Gerät ideal für industrielle Anwendungen, bei denen hohe Leistung und Zuverlässigkeit erforderlich sind. Der Schütz verfügt über 3 Hauptkontakte als Schließer und 2 Hilfskontakte, die eine flexible Steuerung ermöglichen. Die Spannungsversorgung kann sowohl AC als auch DC betragen, mit einer Bemessungssteuerspeisespannung von 110/250 V. Das Gerät ist nicht für den Reiheneinbau geeignet, was es zu einer optimalen Wahl für Einzelanwendungen macht. EATON garantiert Qualität und Langlebigkeit in jedem Einsatzbereich.

Produktinfos

Bemessungsbetriebsleistung bei AC-3: 132 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 250 A
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 110/250 V
Bemessungssteuerspeisespannung DC: 110/250 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 200 A
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02279419
Preisanzeige nur nach Anmeldung
26571763
Preisanzeige nur nach Anmeldung
20310052
Preisanzeige nur nach Anmeldung
20649188
Preisanzeige nur nach Anmeldung
02110782
Preisanzeige nur nach Anmeldung
02035553
Preisanzeige nur nach Anmeldung
20715919
Preisanzeige nur nach Anmeldung
02035539
Preisanzeige nur nach Anmeldung
02280105
Preisanzeige nur nach Anmeldung
21356364
Preisanzeige nur nach Anmeldung
02110467
Preisanzeige nur nach Anmeldung
20025180
Preisanzeige nur nach Anmeldung
26571791
Preisanzeige nur nach Anmeldung
26571770
Preisanzeige nur nach Anmeldung
22722273
Preisanzeige nur nach Anmeldung
24010715
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 132 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 110| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 110|250 V
Bemessungssteuerspeisespannung DC: 110|250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 250 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 200| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 110|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 429 A
Anschlussart Hauptstromkreis: Schienenanschluss
Breite: 140
Höhe: 189
Tiefe: 208
