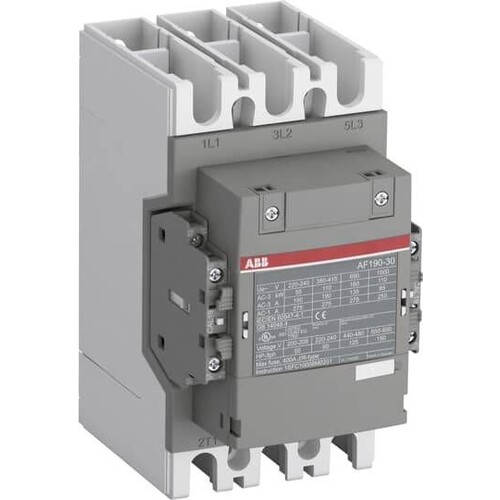

1SFL487002R1322 Stotz Schütz AF190 30 22 13 100-250V

23965579
4649572
1 Stk
7320500480489
SE
85365080
ABB
AF190-30-22-13 100-2
beantwortete(n) Fragen weitere Varianten
Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der Stotz Schütz AF190 30 22 13 ist ein hochleistungsfähiges 3-poliges Schaltgerät, das für den Betrieb mit Drehstrommotoren und Leistungskreisen bis zu 1000 V AC konzipiert wurde. Mit einer Bemessungssteuerspeisespannung von 100-250 V sowohl für AC als auch DC bietet dieser Schütz eine hohe Flexibilität in der Anwendung. Er verfügt über 3 Hauptkontakte, die als Schließer fungieren, und ist mit 2 Hilfskontakten ausgestattet, die zusätzliche Steuerungsoptionen ermöglichen. Der AF190 ist bekannt für seine Robustheit und Energieeffizienz, was ihn ideal für industrielle Anwendungen macht. Der integrierte Überspannungsschutz und die Toleranz gegenüber starken Steuerspannungsschwankungen gewährleisten eine zuverlässige Leistung unter anspruchsvollen Bedingungen.

Produktinfos

Anzahl der Hauptkontakte: 3
Anzahl der Öffner-Hauptkontakte: 0
Anzahl der Schließer-Hauptkontakte: 3
Bemessungssteuerspeisespannung AC 50 Hz: 100-250 V
Bemessungssteuerspeisespannung DC: 100-250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 190 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 90 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 190 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 250 A
Anschlussart Hauptstromkreis: Schraubanschluss
