  6. 1SFL447001R1311 ABB 1SFL447001R1311 Schütz AF140 30 11 13 100-250V

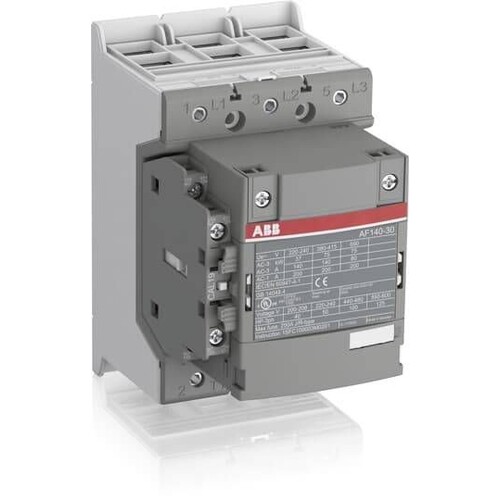

1SFL447001R1311 ABB 1SFL447001R1311 Schütz AF140 30 11 13 100-250V

26671618
4649515
1 Stk
7320500476949
SE
85365080
weitere Infos weitere Infos ausblenden
ABB
AF140-30-11-13 100-2
beantwortete(n) Fragen weitere Varianten
Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der ABB Schütz AF140-30-11-13 ist ein leistungsstarker 3-poliger Kontaktor, der für den Betrieb mit einer Bemessungsbetriebsleistung von bis zu 75 kW bei 400 V AC ausgelegt ist. Mit einer breiten Steuerspannungsbereich von 100 bis 250 V für AC und DC ist dieser Kontaktor ideal für anspruchsvolle Anwendungen in der Industrie. Er bietet eine hohe Zuverlässigkeit mit einem maximalen Betriebsstrom von 200 A und ist für den Einsatz in Umgebungen mit Temperaturen von -40 bis 70 °C geeignet. Die kompakte Bauweise und die Möglichkeit, zusätzliche Hilfskontakte anzuschließen, machen ihn zu einer flexiblen Lösung für verschiedene Steuerungsanforderungen. Der Schütz erfüllt die höchsten Standards für elektrische Sicherheit und Zuverlässigkeit und ist somit eine ausgezeichnete Wahl für moderne Automatisierungssysteme.

Produktinfos

Produkttyp: Schütz
Modell: AF140-30-11-13
Anzahl der Hauptkontakte (NO): 3
Anzahl der Hauptkontakte (NC): 0
Anzahl der Hilfskontakte (NO): 1
Anzahl der Hilfskontakte (NC): 1
Bemessungsbetriebsstrom AC-1: 200 A
Bemessungsbetriebsstrom AC-3 (400 V): 140 A
Bemessungsbetriebsleistung AC-3 (400 V): 75 kW
Bemessungssteuerspeisespannung AC 50/60 Hz: 100-250 V
Bemessungssteuerspeisespannung DC: 100-250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom bei 690 V: 160 A (70 °C) / 200 A (40 °C)
Schutzart: IP00
Betriebstemperatur: -40 bis 70 °C
Abmessungen (B x T x H): 90 mm x 126 mm x 150 mm
Gewicht: 1,55 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20059298
Preisanzeige nur nach Anmeldung
21683531
Preisanzeige nur nach Anmeldung
26533879
Preisanzeige nur nach Anmeldung
21683461
Preisanzeige nur nach Anmeldung
02267596
Preisanzeige nur nach Anmeldung
02011123
Preisanzeige nur nach Anmeldung
01202019
Preisanzeige nur nach Anmeldung
02020160
Preisanzeige nur nach Anmeldung
20016129
Preisanzeige nur nach Anmeldung
02020020
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 75 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 140 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 200 A
Anschlussart Hauptstromkreis: Schraubanschluss
