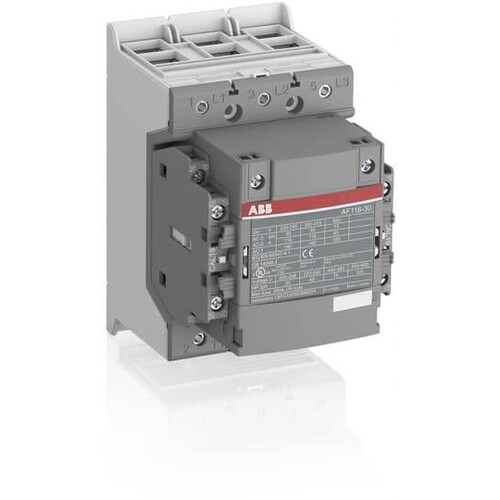

1SFL427001R1322 Stotz Schütz AF116-30-22-13

24225888
4649492
1 Stk
7320500476307
SE
85365080
ABB
AF116-30-22-13
beantwortete(n) Fragen weitere Varianten
Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB Stotz S&J Leistungsschütz AF116-30-22-13 ist eine kompakte und leistungsstarke Lösung zum Schalten von Wechselstrom. Mit einer Bemessungssteuerspeisespannung von 100 bis 250 V bei AC und DC eignet sich dieser Schütz für eine Vielzahl von Anwendungen. Er bietet einen hohen Bemessungsbetriebsstrom von 160 A bei AC-1 und 116 A bei AC-3, sowie eine Bemessungsbetriebsleistung von 55 kW. Der Schütz verfügt über 3 Hauptkontakte als Schließer und 2 Hilfskontakte, die als Schließer und Öffner konfiguriert werden können. Die Anschlussart erfolgt über Schraubanschlüsse, und der Schütz ist nicht für den Reiheneinbau geeignet. Ideal für industrielle Anwendungen, bietet dieser Schütz Zuverlässigkeit und Effizienz in der Steuerung von Motoren und anderen elektrischen Lasten.

Produktinfos

Bemessungssteuerspeisespannung bei AC 50 Hz: 100...250 V
Bemessungssteuerspeisespannung bei AC 60 Hz: 100...250 V
Bemessungssteuerspeisespannung bei DC: 100...250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 160 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 116 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 55 kW
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 55 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 116 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 145 A
Anschlussart Hauptstromkreis: Schraubanschluss
