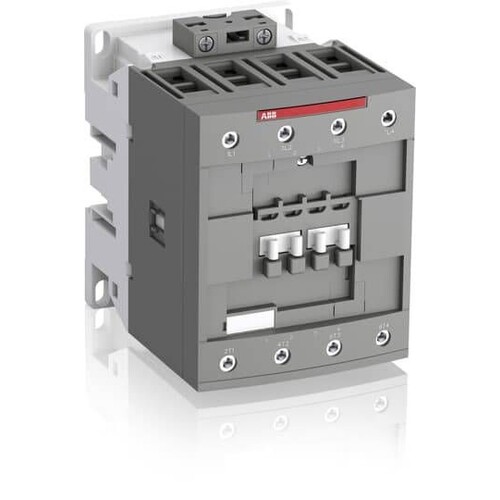

1SBL397201R1300 ABB Schütz AF80 40 00 13 100-250V50/60HZ-DC

26424910
2898100
1 Stk
3471523133730
FR
85365080
weitere Infos weitere Infos ausblenden
ABB
AF80-40-00-13 100-25
beantwortete(n) Fragen weitere Varianten
Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der ABB Schütz AF80-40-00-13 ist ein zuverlässiger 4-poliger Kontaktor, der für die Steuerung von Leistungskreisen bis zu 690 V AC und 440 V DC konzipiert ist. Mit einer flexiblen Bemessungssteuerspeisespannung von 100 bis 250 V sowohl für AC als auch DC, ist dieser Kontaktor ideal für den Einsatz in industriellen Anwendungen. Er bietet eine hohe Schaltleistung von 37 kW bei 400 V und einen Bemessungsbetriebsstrom von 80 A. Die kompakten Abmessungen von 90 mm Breite, 116 mm Tiefe und 125,5 mm Höhe sowie das geringe Gewicht von 1,44 kg machen ihn zu einer praktischen Wahl für verschiedene Installationen. Der AF80 ist mit einer Schutzart von IP20 für Spulenanschlüsse und IP10 für Hauptanschlüsse ausgestattet, was ihn für den Einsatz in geschützten Umgebungen geeignet macht. Seine robuste Bauweise und die Möglichkeit, eine Vielzahl von Zubehör zu integrieren, machen ihn zu einer flexiblen Lösung für die Steuerung von Motoren und anderen elektrischen Lasten.

Produktinfos

Produktbezeichnung: AF80-40-00-13
Bemessungssteuerspeisespannung AC: 100-250 V
Bemessungssteuerspeisespannung DC: 100-250 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Hauptkontakte (Schließer): 4
Anzahl der Hauptkontakte (Öffner): 0
Bemessungsbetriebsstrom AC-3 (400 V): 80 A
Bemessungsbetriebsleistung AC-3 (400 V): 37 kW
Abmessungen (B x T x H): 90 mm x 116 mm x 125,5 mm
Gewicht: 1,44 kg
Betriebstemperatur: -40 bis +70 °C
Schutzart: IP20 (Spulenanschlüsse), IP10 (Hauptanschlüsse)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

26424917
Preisanzeige nur nach Anmeldung
27885635
Preisanzeige nur nach Anmeldung
27520514
Preisanzeige nur nach Anmeldung
27520493
Preisanzeige nur nach Anmeldung
27520521
Preisanzeige nur nach Anmeldung
21478276
Preisanzeige nur nach Anmeldung
27467231
Preisanzeige nur nach Anmeldung
27885628
Preisanzeige nur nach Anmeldung
02011886
Preisanzeige nur nach Anmeldung
27467238
Preisanzeige nur nach Anmeldung
22667162
Preisanzeige nur nach Anmeldung
02011977
Preisanzeige nur nach Anmeldung
22667169
Preisanzeige nur nach Anmeldung
02012033
Preisanzeige nur nach Anmeldung
21651107
Preisanzeige nur nach Anmeldung
21651128
Preisanzeige nur nach Anmeldung
02011991
Preisanzeige nur nach Anmeldung
27753216
Preisanzeige nur nach Anmeldung
26764248
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Anzahl der Schließer als Hauptkontakte: 4
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 80 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 125 A
Anschlussart Hauptstromkreis: Schraubanschluss
