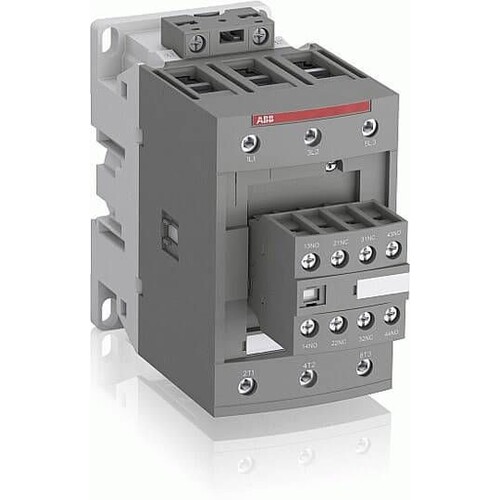

1SBL397001R1322 ABB Schütz AF80 30 22 13 100-250V50/60HZ-DC

1SBL397001R1322 ABB Schütz AF80 30 22 13 100-250V50/60HZ-DC

Artikelnummer: 30144101

Katalog Art.Nr.: 4641292

VPE: 1 Stk

EAN: 3471523133136

Herkunftsland: FR

Zolltarifnr.: 85365080

weitere Infos weitere Infos ausblenden

ABB

Hersteller Art. Nr.: AF80-30-22-13 100-25

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der ABB Schütz AF80-30-22-13 ist ein leistungsstarker Kontaktor, der für den Betrieb von Motoren bis zu 37 kW bei 400 V AC (AC-3) ausgelegt ist. Mit einer hohen Schaltleistung von 80 A und einer breiten Bemessungssteuerspeisespannung von 100-250 V für AC und DC ist dieser Kontaktor ideal für anspruchsvolle industrielle Anwendungen. Er verfügt über drei Hauptkontakte und zwei Hilfskontakte, die eine zuverlässige Steuerung ermöglichen. Der Schütz ist für Betriebstemperaturen von -40 bis 70 °C geeignet und hat die Schutzart IP20, was ihn für den Einsatz in verschiedenen Umgebungen prädestiniert. Dank seiner kompakten Bauweise und der Möglichkeit zur Erweiterung mit Zusatzkontakten ist der AF80-30-22-13 eine flexible Lösung für moderne Steuerungssysteme.

Produktinfos

Produktart:	Schütz
Typ:	AF80-30-22-13
Bemessungsbetriebsleistung bei AC-3, 400 V:	37 kW
Anzahl der Hauptkontakte (Schließer):	3
Anzahl der Hauptkontakte (Öffner):	0
Bemessungssteuerspeisespannung AC 50/60 Hz:	100-250 V
Bemessungssteuerspeisespannung DC:	100-250 V
Spannungsart zur Betätigung:	AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:	80 A
Anzahl der Hilfskontakte (Schließer):	2
Anzahl der Hilfskontakte (Öffner):	2
Geeignet für Reiheneinbau:	Nein
Betriebstemperatur:	-40 bis 70 °C
Schutzart:	IP20
Betriebsfrequenz:	50/60 Hz
Höhe:	125,5 mm
Breite:	70 mm
Tiefe:	149 mm
Gewicht:	1,22 kg

Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

1SBL407001R1322 ABB Schütz AF96 30 22 13 100-250V50/60HZ-DC

Artikelnummer: 23454522

Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V:	37 kW
Anzahl der Schließer als Hauptkontakte:	3
Anzahl der Öffner als Hauptkontakte:	0
Bemessungssteuerspeisespannung AC 50 Hz:	100\|250 V
Bemessungssteuerspeisespannung DC:	100\|250 V
Spannungsart zur Betätigung:	AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:	80 A
Anzahl der Hilfskontakte als Schließer:	2
Anzahl der Hilfskontakte als Öffner:	2
Geeignet für Reiheneinbau:	Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz:	100\|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:	125 A
Anschlussart Hauptstromkreis:	Schraubanschluss
