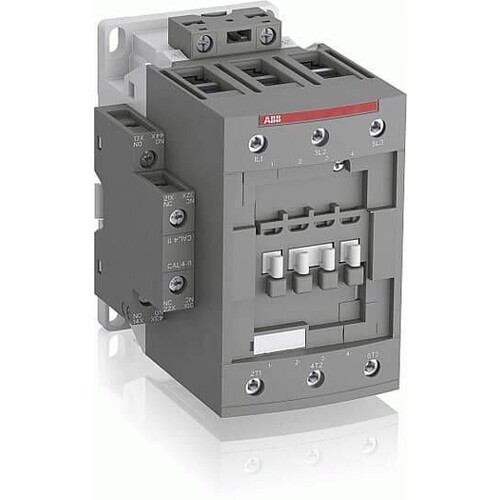

1SBL397001R1311 ABB 1SBL397001R1311 Schütz AF80 30 11 13 100-250V50/60HZ-DC

26769072
4641291
1 Stk
3471523133037
FR
85365080
ABB
AF80-30-11-13 100-25
beantwortete(n) Fragen weitere Varianten
Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB Schütz AF80-30-11-13 ist ein leistungsstarker Kontaktor, der für die Steuerung von Motoren bis zu 37 kW bei 400 V AC geeignet ist. Mit einer breiten Bemessungssteuerspeisespannung von 100-250 V für AC und DC bietet dieser Kontaktor Flexibilität in verschiedenen Anwendungen. Er verfügt über 3 Hauptkontakte und 1 Hilfskontakt, der als Schließer fungiert, sowie eine kompakte Bauweise mit Abmessungen von 82 mm Breite, 125,5 mm Höhe und 116 mm Tiefe. Der Schütz ist mit einer Schutzart IP20 ausgestattet und eignet sich hervorragend für industrielle Anwendungen, bei denen Zuverlässigkeit und Effizienz gefragt sind. Dank der robusten Konstruktion und der Möglichkeit zur Erweiterung mit Zubehör ist der AF80-30-11-13 eine ideale Wahl für moderne Steuerungssysteme.

Produktinfos

Produktart: Schütz
Typ: AF80-30-11-13
Bemessungsbetriebsleistung AC-3 bei 400 V: 37 kW
Anzahl der Hauptkontakte: 3
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungssteuerspeisespannung AC 50/60 Hz: 100-250 V
Bemessungssteuerspeisespannung DC: 100-250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom AC-3 bei 400 V: 80 A
Höhe: 125,5 mm
Breite: 82 mm
Tiefe: 116 mm
Gewicht: 1,21 kg
Schutzart: IP20
Maximale Schaltfrequenz: 600 Zyklen/h (AC-1)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 80 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 125 A
Anschlussart Hauptstromkreis: Schraubanschluss
