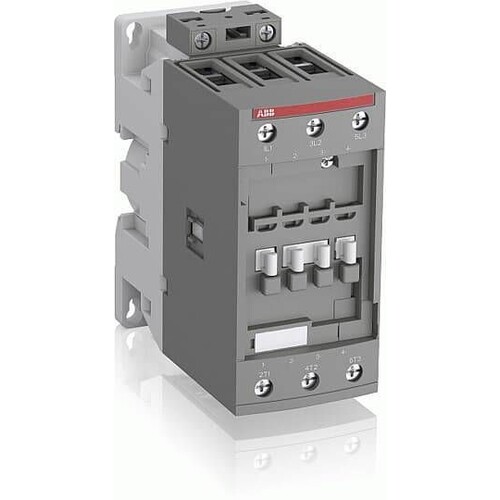

1SBL387001R1300 ABB Schütz AF65-30-00-13 100-250V50/60HZ-DC

21681739
4641275
1 Stk
3471523132634
FR
85365080
ABB
AF65-30-00-13 100-25
beantwortete(n) Fragen weitere Varianten
Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB Schütz AF65-30-00-13 ist ein zuverlässiger und leistungsstarker Kontaktor, der für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einer Bemessungsbetriebsleistung von 30 kW bei 400 V AC-3 und einer maximalen Schaltleistung von 105 A ist dieser Kontaktor ideal für die Steuerung von Motoren bis zu 30 kW geeignet. Er unterstützt eine breite Spannungsversorgung von 100 bis 250 V für 50/60 Hz sowie DC-Betrieb, was ihn äußerst flexibel in der Anwendung macht. Der Kontaktor verfügt über 3 Hauptkontakte und ist nicht für den Reiheneinbau geeignet. Mit einem kompakten Design von 55 mm Breite, 125,5 mm Höhe und 111 mm Tiefe ist er einfach zu installieren und bietet eine hohe Zuverlässigkeit in anspruchsvollen Umgebungen. Der AF65-30-00-13 ist die perfekte Wahl für Anwendungen, die eine robuste und effiziente Steuerung erfordern.

Produktinfos

Produktart: Schütz
Typ: AF65-30-00-13
Bemessungsbetriebsleistung AC-3 bei 400 V: 30 kW
Anzahl der Hauptkontakte: 3
Anzahl der Öffnerkontakte: 0
Anzahl der Schließerkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100-250 V
Bemessungssteuerspeisespannung DC: 100-250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom AC-3 bei 400 V: 65 A
Geeignet für Reiheneinbau: Nein
Breite: 55 mm
Höhe: 125,5 mm
Tiefe: 111 mm
Gewicht: 0,95 kg
Zulässige Temperatur: -40 bis 70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 30 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 65 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 105 A
Anschlussart Hauptstromkreis: Schraubanschluss
