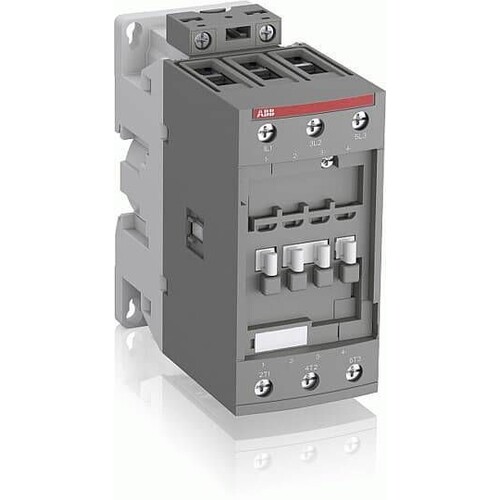

1SBL387001R1200 ABB 1SBL387001R1200 Schütz AF65 30 00 12 48-130V50/60HZ-DC

27210723
4641272
1 Stk
3471523132627
FR
85365080
ABB
AF65-30-00-12 48-130
beantwortete(n) Fragen weitere Varianten
Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB Schütz AF65-30-00-12 ist ein leistungsstarker und zuverlässiger Kontaktor, der für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einer Bemessungsbetriebsleistung von bis zu 30 kW bei 400 V AC und einem weiten Steuerbereich von 48 bis 130 V AC/DC ist dieser Kontaktor ideal für die Steuerung von Motoren und anderen elektrischen Lasten. Der AF65-30-00-12 bietet eine kompakte Bauweise mit Abmessungen von 55 mm Breite, 125.5 mm Höhe und 111 mm Tiefe, sowie einem Gewicht von nur 0.97 kg. Dank der robusten Bauweise und der Schutzart IP10 ist er für den Einsatz in anspruchsvollen Umgebungen geeignet. Dieser Kontaktor ist mit einem breiten Spektrum an Zubehörteilen erweiterbar und bietet eine hohe Flexibilität für verschiedene Anwendungen.

Produktinfos

Produkttyp: Schütz
Modellnummer: AF65-30-00-12
Spannungsbereich: 48-130 V AC/DC
Anzahl der Hauptkontakte (NO): 3
Anzahl der Hauptkontakte (NC): 0
Bemessungsbetriebsleistung bei AC-3 (400 V): 30 kW
Bemessungsbetriebsstrom Ie bei AC-3 (400 V): 65 A
Bemessungssteuerspeisespannung AC 50 Hz: 48-130 V
Bemessungssteuerspeisespannung DC: 48-130 V
Schutzart: IP10
Breite: 55 mm
Höhe: 125.5 mm
Tiefe: 111 mm
Gewicht: 0.97 kg
Betriebstemperaturbereich: -25 bis +60 °C (mit thermischem Überlastrelais)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 30 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 48|130 V
Bemessungssteuerspeisespannung DC: 48|130 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 65 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 48|130 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 105 A
Anschlussart Hauptstromkreis: Schraubanschluss
