  6. 1SBL367001R1322 ABB Schütz AF52 30 22 13 100-250V50/60HZ-DC

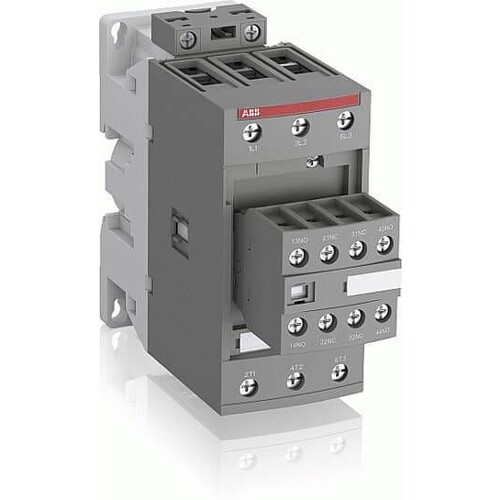

1SBL367001R1322 ABB Schütz AF52 30 22 13 100-250V50/60HZ-DC

31876804
4641262
1 Stk
3471523132535
FR
85365080
weitere Infos weitere Infos ausblenden
ABB
AF52-30-22-13 100-25
beantwortete(n) Fragen weitere Varianten
Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der ABB Schütz AF52-30-22-13 ist ein leistungsstarker Kontaktor, der für die Steuerung von Leistungsschaltungen bis zu 690 V AC und 220 V DC konzipiert ist. Mit einer Bemessungssteuerspeisespannung von 100-250 V sowohl für AC als auch DC ist dieser Kontaktor äußerst flexibel und kann in verschiedenen Anwendungen eingesetzt werden. Er verfügt über drei Hauptkontakte (Schließer) und zwei Hilfskontakte (Schließer und Öffner), was ihn ideal für die Steuerung von 3-Phasen-Motoren und anderen leicht induktiven Lasten macht. Die kompakten Abmessungen von 55 mm Breite, 125,5 mm Höhe und 144 mm Tiefe sowie ein Gewicht von nur 1 kg machen ihn zu einer platzsparenden Lösung. Der Kontaktor ist für den Betrieb in einem Temperaturbereich von -40 bis +70 °C geeignet und kann in Höhenlagen bis zu 3000 m eingesetzt werden. Mit der Schutzart IP20 ist er für den Einsatz in geschützten Umgebungen ausgelegt, was ihn zu einer zuverlässigen Wahl für industrielle Anwendungen macht.

Produktinfos

Typ: Schütz
Modell: AF52-30-22-13
Bemessungssteuerspeisespannung AC 50/60 Hz: 100-250 V
Bemessungssteuerspeisespannung DC: 100-250 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Anzahl der Hilfskontakte (Schließer): 2
Anzahl der Hilfskontakte (Öffner): 2
Bemessungsbetriebsstrom AC-3 (400 V): 53 A
Bemessungsbetriebsleistung AC-3 (400 V): 22 kW
Breite: 55 mm
Höhe: 125.5 mm
Tiefe: 144 mm
Gewicht: 1 kg
Schutzart: IP20
Betriebstemperatur: -40 bis +70 °C
Maximale Höhe: 3000 m
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20339263
Preisanzeige nur nach Anmeldung
20830461
Preisanzeige nur nach Anmeldung
20005860
Preisanzeige nur nach Anmeldung
30264381
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 53 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 100 A
Anschlussart Hauptstromkreis: Schraubanschluss
