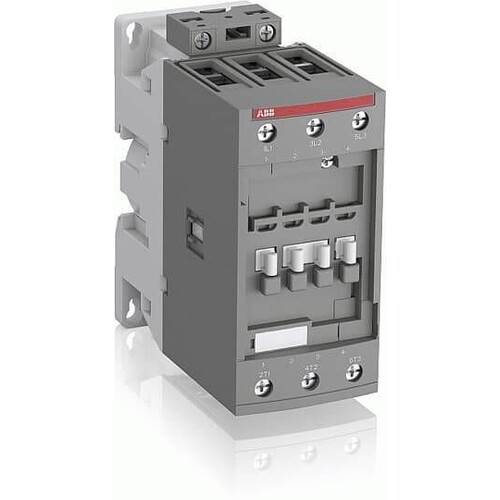

1SBL367001R1300 ABB Schütz AF52-30-00-13 100-250V50/60HZ-DC

21039250
4641260
1 Stk
3471523132337
FR
85365080
weitere Infos weitere Infos ausblenden
ABB
AF52-30-00-13 100-25
beantwortete(n) Fragen weitere Varianten
Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der ABB Schütz AF52-30-00-13 ist ein hochleistungsfähiger Kontaktor, der für die Steuerung von Leistungskreisen bis zu 690 V AC und 220 V DC konzipiert ist. Mit einer Bemessungsbetriebsleistung von bis zu 22 kW bei AC-3 und einer maximalen Steuerungsspannung von 250 V ist dieser Kontaktor ideal für den Einsatz in industriellen Anwendungen, insbesondere zur Steuerung von 3-Phasen-Motoren. Der AF52 Kontaktor bietet eine robuste Bauweise und eine hohe Flexibilität bei der Verwendung von Steuerleitungen, da er mit einer breiten Palette von Steuerungsspannungen von 100 bis 250 V AC/DC kompatibel ist. Die kompakte Bauweise mit Abmessungen von 111 mm Breite, 125,5 mm Höhe und 55 mm Tiefe ermöglicht eine einfache Integration in Steuerungssysteme. Der Kontaktor ist nicht für den Reiheneinbau geeignet, bietet jedoch eine Vielzahl von Zubehörteilen für unterschiedliche Anwendungen.

Produktinfos

Anzahl der Hauptkontakte NC: 0
Anzahl der Hilfskontakte NO: 0
Anzahl der Hilfskontakte NC: 0
Bemessungsbetriebsleistung: 22 kW bei AC-3, 400 V
Bemessungssteuerspeisespannung AC 50 Hz: 100...250 V
Bemessungssteuerspeisespannung DC: 100...250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 53 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Höhe: 125,5 mm
Breite: 111 mm
Tiefe: 55 mm
Gewicht: 0,950 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20675704
Preisanzeige nur nach Anmeldung
21683440
Preisanzeige nur nach Anmeldung
21574442
Preisanzeige nur nach Anmeldung
21574435
Preisanzeige nur nach Anmeldung
20588813
Preisanzeige nur nach Anmeldung
10090276
Preisanzeige nur nach Anmeldung
21761826
Preisanzeige nur nach Anmeldung
21761854
Preisanzeige nur nach Anmeldung
20190016
Preisanzeige nur nach Anmeldung
02102228
Preisanzeige nur nach Anmeldung
21039313
Preisanzeige nur nach Anmeldung
21578887
Preisanzeige nur nach Anmeldung
20852783
Preisanzeige nur nach Anmeldung
20173958
Preisanzeige nur nach Anmeldung
20124601
Preisanzeige nur nach Anmeldung
21560218
Preisanzeige nur nach Anmeldung
28285356
Preisanzeige nur nach Anmeldung
02035546
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 53 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 100 A
Anschlussart Hauptstromkreis: Schraubanschluss
