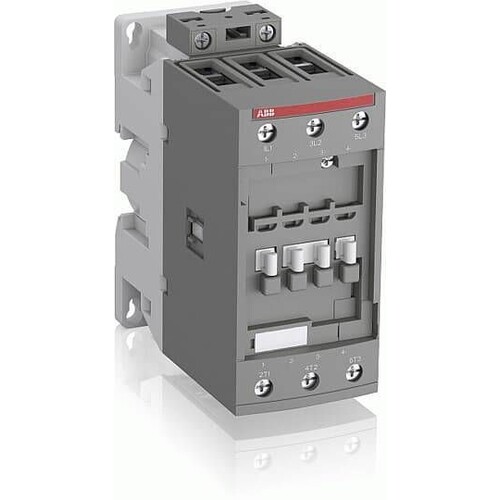

1SBL367001R1100 ABB Schütz AF52 30 00 11 24-60V50/60HZ

32054982
4641254
1 Stk
3471523132313
FR
85365080
ABB
AF52-30-00-11 24-60V
beantwortete(n) Fragen weitere Varianten
Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB Schütz AF52-30-00-11 ist ein vielseitiger Blockkontaktor, der für die Steuerung von Leistungskreisen bis zu 690 V AC und 220 V DC konzipiert ist. Mit einer Bemessungssteuerspeisespannung von 24...60 V AC bei 50 Hz und 20...60 V DC bietet dieser Kontaktor eine hohe Flexibilität und ist ideal für den Einsatz in industriellen Anwendungen. Der Kontaktor ist mit 3 Hauptschließern ausgestattet und hat eine maximale elektrische Schaltfrequenz von 600 Zyklen pro Stunde. Er ist für Temperaturen von -40 bis +70 °C geeignet und hat eine kompakte Bauweise mit den Abmessungen von 55 mm Breite, 125.5 mm Höhe und 111 mm Tiefe. Mit einem Gewicht von 0.970 kg ist er leicht zu installieren und zu transportieren. Der AF52 ist ein zuverlässiges Produkt von ABB, das sich durch hohe Qualität und Langlebigkeit auszeichnet.

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz: 24...60 V
Bemessungssteuerspeisespannung DC: 20...60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom AC-3 bei 400 V: 53 A
Anzahl der Hauptkontakte als Schließer: 3
Anzahl der Hauptkontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Maximale elektrische Schaltfrequenz AC-1: 600 Zyklen/Stunde
Maximale mechanische Schaltfrequenz: 3600 Zyklen/Stunde
Betriebstemperaturbereich: -40 ... +70 °C
Abmessungen (B x H x T): 55 mm x 125.5 mm x 111 mm
Gewicht: 0.970 kg
Schutzart: IP10
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|60|| V
Bemessungssteuerspeisespannung DC: 20|60|| V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 53 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|60|| V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 100 A
Anschlussart Hauptstromkreis: Schraubanschluss
