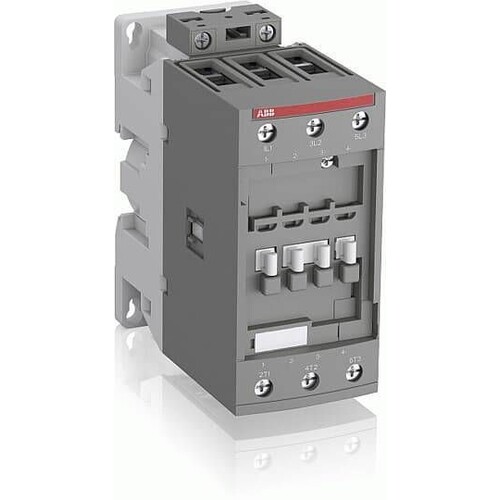

1SBL347001R1100 Stotz Schütz AF40 30 00 11 24-60V50/60HZ

24235989
4641239
1 Stk
3471523132016
FR
85365080
ABB
1SBL347001R1100
beantwortete(n) Fragen weitere Varianten
Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der Stotz Schütz AF40 ist ein leistungsstarker Schalter, der für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei AC-3 und einer maximalen Spannung von 400 V bietet er eine zuverlässige Steuerung für Motoren und andere elektrische Lasten. Der Schütz verfügt über drei Schließerkontakte und ist für Spannungen von 24 bis 60 V bei AC sowie 20 bis 60 V bei DC geeignet. Mit einem Bemessungsstrom von 40 A ist er ideal für anspruchsvolle Anwendungen. Die Konstruktion ermöglicht eine einfache Integration in bestehende Systeme, und seine Flexibilität wird durch die Möglichkeit des Reiheneinbaus ergänzt. Der AF40 ist somit eine hervorragende Wahl für effizientes und sicheres Schalten in der Automatisierungstechnik.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 18,5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24 | 60 V
Bemessungssteuerspeisespannung DC: 20 | 60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 40 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 18.5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|60 V
Bemessungssteuerspeisespannung DC: 20|60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 40 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|60 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 70 A
Anschlussart Hauptstromkreis: Schraubanschluss
