1SBL277001R1322 ABB AF30-30-22-13 100-250V50/60HZ-DC

20853357
2598001
1 Stk
3471523111431
FR
85365080
ABB
AF30-30-22-13 100-25
beantwortete(n) Fragen weitere Varianten
Die 3-poligen AF30-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

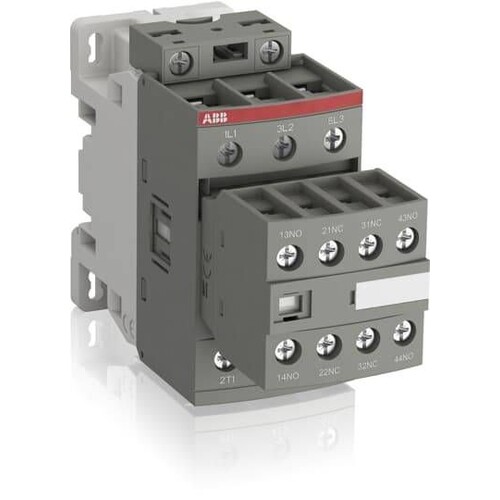

Der ABB AF30-30-22-13 ist ein leistungsstarker 3-poliger Kontaktor, der für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einer Bemessungsbetriebsleistung von bis zu 15 kW bei 400 V AC und einem maximalen Betriebsstrom von 32 A bietet dieser Kontaktor eine zuverlässige Steuerung für Motoren und andere elektrische Lasten. Der Kontaktor unterstützt eine breite Steuerspannung von 100 bis 250 V sowohl bei Wechsel- als auch Gleichstrom, was ihn besonders flexibel macht. Mit vorinstallierten Hilfskontakten und einer robusten Bauweise ist der AF30-30-22-13 ideal für Anwendungen, die hohe Anforderungen an die Schaltleistung und Zuverlässigkeit stellen. Die integrierte Überspannungsschutztechnologie und die Möglichkeit zur Erweiterung mit Zusatzkontakten machen ihn zu einer ausgezeichneten Wahl für moderne Steuerungssysteme.

Produktinfos

Produktart: Kontaktor
Anzahl der Hauptkontakte: 3
Anzahl der Hauptkontakte (Öffner): 0
Anzahl der Hilfskontakte (Schließer): 2
Anzahl der Hilfskontakte (Öffner): 2
Bemessungsbetriebsleistung AC-3 bei 400 V: 15 kW
Bemessungsbetriebsstrom AC-3 bei 400 V: 32 A
Bemessungssteuerspeisespannung AC 50 Hz: 100-250 V
Bemessungssteuerspeisespannung DC: 100-250 V
Spannungsart zur Betätigung: AC/DC
Betriebsfrequenz: 50/60 Hz
Maximale Schaltleistung: 50 A
Abmessungen (B x T x H): 45 mm x 119.5 mm x 86 mm
Gewicht: 0.36 kg
Schutzart: IP20 (Klemmen) / IP40 (Hilfskontakte)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 50 A
Anschlussart Hauptstromkreis: Schraubanschluss
