1SBL277001R1100 ABB AF30-30-00-11 (20)24-6050/60 (DC)

20852783
2503636
1 Stk
3471523111219
FR
85365080
ABB
AF30-30-00-11 (20)24
beantwortete(n) Fragen weitere Varianten
Die 3-poligen AF30-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Schütze mit dem Spulencode -11 eignen sich nicht für den Anschluss an 24V DC SPS-Ausgängen.
Anmerkungen zur LIMMERT-KI

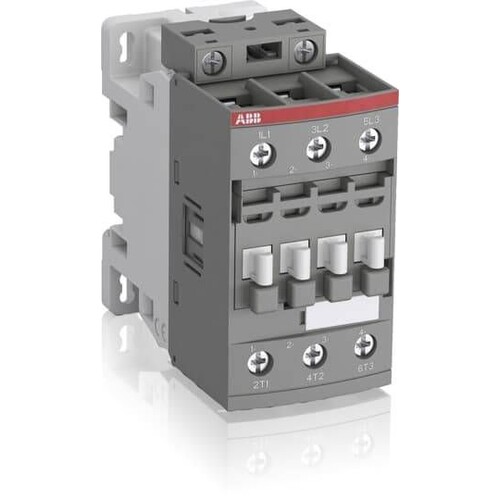

Der ABB AF30-30-00-11 ist ein leistungsstarker Blockkontaktor, der für die Steuerung von Leistungskreisen bis zu 690 V AC und 220 V DC konzipiert ist. Mit drei Hauptkontakten und einer Bemessungsbetriebsleistung von 15 kW bei 400 V AC-3 ist dieser Kontaktor ideal für den Einsatz in industriellen Anwendungen. Er unterstützt eine breite Palette von Steuerspannungen von 24 bis 60 V AC und 20 bis 60 V DC, sodass er weltweit flexibel eingesetzt werden kann. Dank des integrierten Überspannungsschutzes benötigt der AF30 keinen zusätzlichen Schutz. Mit kompakten Abmessungen von 45 mm Breite, 86 mm Höhe und 86 mm Tiefe sowie einem Gewicht von nur 310 g ist er einfach zu installieren und zu integrieren. Der Kontaktor ist für den Betrieb in einem Temperaturbereich von -40 bis +70 °C geeignet und erfüllt die Anforderungen der IEC 60947-1 und IEC 60947-4-1 Normen.

Produktinfos

Anzahl der Hauptkontakte (NO): 3
Anzahl der Hauptkontakte (NC): 0
Anzahl der Hilfskontakte (NO): 0
Anzahl der Hilfskontakte (NC): 0
Bemessungsbetriebsleistung bei AC-3 (400 V): 15 kW
Bemessungssteuerspeisespannung AC (50/60 Hz): 24...60 V
Bemessungssteuerspeisespannung DC: 20...60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3 (400 V): 32 A
Geeignet für Reiheneinbau: Nein
Schutzart: IP20
Abmessungen (B x H x T): 45 mm x 86 mm x 86 mm
Gewicht: 0,310 kg
Betriebstemperaturbereich: -40...+70 °C
Maximale Betriebshöhe: 3000 m
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|60 V
Bemessungssteuerspeisespannung DC: 20|60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|60 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 50 A
Anschlussart Hauptstromkreis: Schraubanschluss
