  6. 1SBL237201R1300 ABB Schütz AF26-40-00-13 100-250V50/60HZ

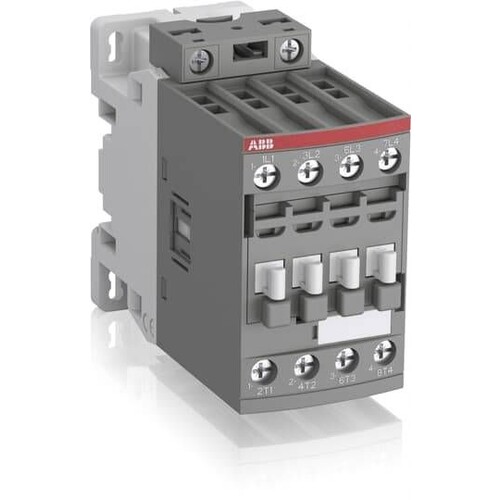

1SBL237201R1300 ABB Schütz AF26-40-00-13 100-250V50/60HZ

21212108
2597996
1 Stk
3471523115231
FR
85365080
weitere Infos weitere Infos ausblenden
ABB
1SBL237201R1300
beantwortete(n) Fragen weitere Varianten
Die 4-poligen AF26-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der ABB Schütz AF26-40-00-13 ist ein leistungsstarker 4-poliger Kontaktor, der für den Betrieb mit AC/DC-Ansteuerung konzipiert ist. Mit einer Bemessungsbetriebsleistung von bis zu 11 kW bei 400 V AC eignet sich dieser Kontaktor ideal für Motorsteuerungen und die Schaltung von Leistungskreisen. Er unterstützt eine breite Steuerspannung von 100 bis 250 V bei 50/60 Hz und DC, was ihn flexibel für verschiedene Anwendungen macht. Der Kontaktor verfügt über einen integrierten Überspannungsschutz und ist mit Schraubklemmen ausgestattet, was die Installation erleichtert. Mit kompakten Abmessungen von 45 mm Breite, 86 mm Höhe und 101 mm Tiefe ist er ideal für den Einsatz in engen Schaltkästen. Zudem ist er nach IEC 60947-1 und UL 508 zertifiziert, was seine Zuverlässigkeit und Sicherheit unterstreicht.

Produktinfos

Betriebsart: AC/DC
Anzahl der Hauptkontakte: 4
Anzahl der Öffnerkontakte: 0
Anzahl der Schließerkontakte: 0
Bemessungsbetriebsleistung bei AC-3: 11 kW
Bemessungssteuerspeisespannung AC 50 Hz: 100-250 V
Bemessungssteuerspeisespannung DC: 100-250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 22 A
Geeignet für Reiheneinbau: Nein
Schutzart: IP20
Breite: 45 mm
Höhe: 86 mm
Tiefe: 101 mm
Gewicht: 0,36 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20853910
Preisanzeige nur nach Anmeldung
02082243
Preisanzeige nur nach Anmeldung
21008688
Preisanzeige nur nach Anmeldung
21008674
Preisanzeige nur nach Anmeldung
21679688
Preisanzeige nur nach Anmeldung
20136543
Preisanzeige nur nach Anmeldung
20136550
Preisanzeige nur nach Anmeldung
02267974
Preisanzeige nur nach Anmeldung
23825957
Preisanzeige nur nach Anmeldung
02144529
Preisanzeige nur nach Anmeldung
02144522
Preisanzeige nur nach Anmeldung
02144543
Preisanzeige nur nach Anmeldung
02144536
Preisanzeige nur nach Anmeldung
20920327
Preisanzeige nur nach Anmeldung
20920432
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Anzahl der Schließer als Hauptkontakte: 4
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 22 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
Anschlussart Hauptstromkreis: Schraubanschluss
