1SBL236001R2100 ABB AF26Z-30-00-21 (20)24-60V50/60 (DC)

20853105
2503628
1 Stk
3471523114111
FR
85365080
ABB

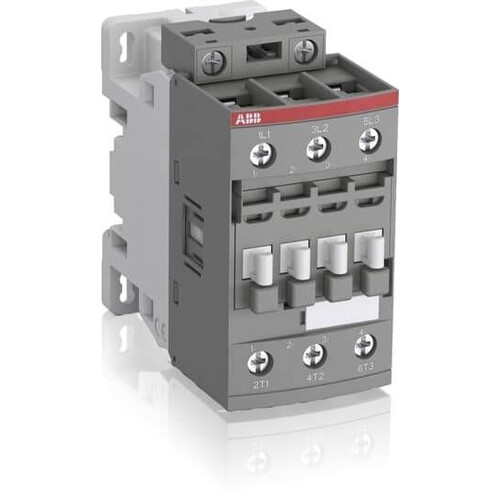

AF26Z-30-00-21 Schüt
beantwortete(n) Fragen weitere Varianten
Die 3-poligen Schütze AF26Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Die Schütze mit Spulencode -21 ermöglichen die direkte Ansteuerung durch ¿24V DC 500mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle nachträglich anbaubaren Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB AF26Z-30-00-21 ist ein vielseitiger Kontaktor, der für die Steuerung von 3-phasigen Motoren und Leistungsschaltungen bis zu 690 V AC und 220 V DC konzipiert ist. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V AC und einem Betriebsstrom von bis zu 26 A bietet dieser Kontaktor zuverlässige Leistung und Flexibilität. Er unterstützt eine breite Palette von Steuerspannungen zwischen 24 und 60 V AC sowie 20 bis 60 V DC und ist mit einer elektronischen Spulenschnittstelle ausgestattet, die große Steuerspannungsschwankungen bewältigen kann. Der Kontaktor ist kompakt mit Abmessungen von 77 mm Breite, 35 mm Höhe und 45 mm Tiefe. Er ist ideal für Anwendungen in der Automatisierungstechnik und bietet eine hohe Zuverlässigkeit und Effizienz.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Bemessungssteuerspeisespannung AC 50 Hz: 24...60 V
Bemessungssteuerspeisespannung DC: 20...60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 26 A
Anzahl der Hilfskontakte (Schließer): 0
Anzahl der Hilfskontakte (Öffner): 0
Geeignet für Reiheneinbau: Nein
Abmessungen (B x H x T): 77 mm x 35 mm x 45 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|60 V
Bemessungssteuerspeisespannung DC: 20|60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 26 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|60 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
Anschlussart Hauptstromkreis: Schraubanschluss
