1SBL177001R1410 ABB AF16-30-10-14 250-500V50/60HZ-DC

20852762
2354014
1 Stk
3471523110649
FR
85365080
ABB

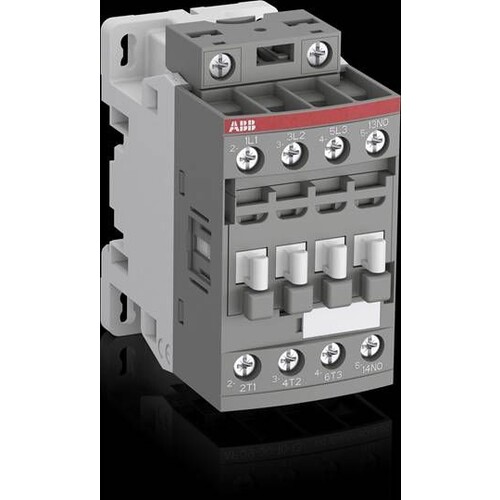

AF16-30-10-14 Schütz
beantwortete(n) Fragen weitere Varianten
Die 3-poligen AF16-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB AF16-30-10-14 ist ein leistungsstarker 3-poliger Kontaktor, der für den Einsatz in industriellen Anwendungen konzipiert ist. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V AC-3 und einem maximalen Schaltstrom von 30 A bietet er eine zuverlässige Steuerung von Motoren und anderen elektrischen Lasten. Der Kontaktor unterstützt eine breite Spannungsversorgung von 250 bis 500 V bei 50/60 Hz und DC, was ihn ideal für verschiedene Anwendungen macht. Dank der kompakten Bauweise und der einfachen Montage auf DIN-Schienen ist er vielseitig einsetzbar. Der integrierte Überspannungsschutz sorgt für zusätzliche Sicherheit und Langlebigkeit. Mit einem Gewicht von nur 0,31 kg ist der AF16-30-10-14 eine effiziente Lösung für Ihre Steuerungsbedürfnisse.

Produktinfos

Anzahl der Hauptkontakte: 3
Anzahl der Hilfskontakte (Öffner): 0
Anzahl der Hilfskontakte (Schließer): 1
Bemessungsbetriebsleistung AC-3 bei 400 V: 7,5 kW
Bemessungsbetriebsstrom AC-3 bei 400 V: 18 A
Bemessungssteuerspeisespannung AC 50/60 Hz: 250-500 V
Bemessungssteuerspeisespannung DC: 250-500 V
Spannungsart zur Betätigung: AC/DC
Maximale Schaltleistung: 30 A
Schutzart: IP20
Breite: 45 mm
Höhe: 86 mm
Tiefe: 77 mm
Gewicht: 0,31 kg
Betriebstemperatur: -25 bis 60 °C (mit thermischem Überlastschutz)
Montageart: DIN-Schiene TH35-15
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 250|500 V
Bemessungssteuerspeisespannung DC: 250|500 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 250|500 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 30 A
Anschlussart Hauptstromkreis: Schraubanschluss
