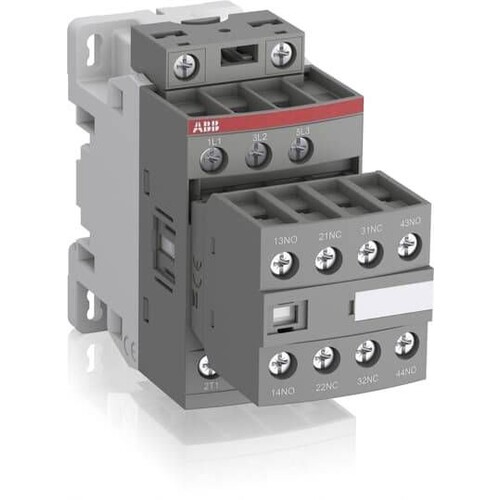

1SBL177001R1322 ABB AF16-30-22-13 100-250V50/60HZ-DC

20588806
2597979
1 Stk
3471523110830
FR
85365080
ABB
AF16-30-22-13 100-25
beantwortete(n) Fragen weitere Varianten
Die 3-poligen AF16-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB AF16-30-22-13 ist ein hochleistungsfähiger 3-poliger Schütz, der für den Einsatz in industriellen Anwendungen konzipiert ist. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V AC-3 und einer maximalen Steuerungsspannung von 100 bis 250 V sowohl für Wechsel- als auch Gleichstrom ist dieses Gerät extrem vielseitig. Es verfügt über drei Hauptkontakte, die als Schließer fungieren, und bietet zwei Hilfskontakte, die ebenfalls als Schließer und Öffner ausgeführt sind. Der integrierte Überspannungsschutz sorgt für zusätzliche Sicherheit, während die kompakte Bauweise eine einfache Integration in bestehende Systeme ermöglicht. Der AF16-30-22-13 ist ideal für die Steuerung von Drehstrommotoren und anderen leistungsintensiven Anwendungen, die eine zuverlässige und effiziente Schaltlösung erfordern.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100...250 V
Bemessungssteuerspeisespannung DC: 100...250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 30 A
Anschlussart Hauptstromkreis: Schraubanschluss
