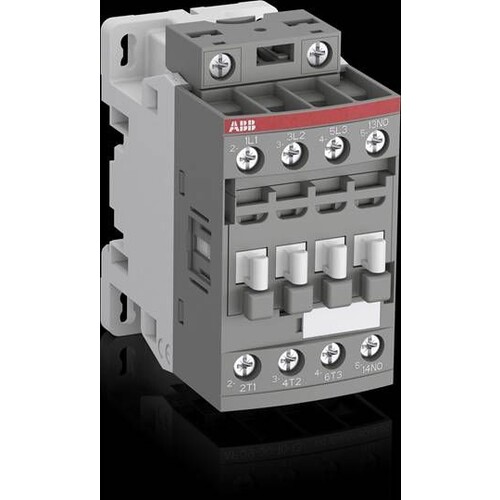

1SBL177001R1110 ABB AF16-30-10-11 Schütz 7,5kW 30A 24-60VAC/DC 1S HK

20852741
2354010
1 Stk
3471523110618
FR
85365080
ABB
1SBL177001R1110
beantwortete(n) Fragen weitere Varianten
Die 3-poligen AF16-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Schütze mit dem Spulencode -11 eignen sich nicht für den Anschluss an 24V DC SPS-Ausgängen.
Anmerkungen zur LIMMERT-KI

Der ABB AF16-30-10-11 Schütz ist ein leistungsstarker Kontaktor, der für die Steuerung von Leistungskreisen bis zu 7,5 kW bei 400 V AC ausgelegt ist. Mit einem Nennstrom von 30 A eignet er sich ideal für den Betrieb von 3-phasigen Motoren und nicht-induktiven Lasten. Die Spannungsversorgung erfolgt über ein breites Spektrum von 24 bis 60 V AC/DC, was eine hohe Flexibilität in verschiedenen Anwendungen ermöglicht. Dieser Kontaktor verfügt über 3 Hauptkontakte, die als Schließer fungieren, sowie einen integrierten Überspannungsschutz. Die robuste Bauweise und die einfache Installation machen den AF16-30-10-11 zu einer idealen Wahl für industrielle Anwendungen. Darüber hinaus ist er nicht für den Reiheneinbau geeignet, was ihn besonders für spezielle Installationen prädestiniert.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Anzahl der Hauptkontakte als Schließer: 3
Anzahl der Hauptkontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24...60 V
Bemessungssteuerspeisespannung DC: 20...60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Nennstrom: 30 A
Spannungsbereich: 24...60 VAC/DC
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|60 V
Bemessungssteuerspeisespannung DC: 20|60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|60 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 30 A
Anschlussart Hauptstromkreis: Schraubanschluss
