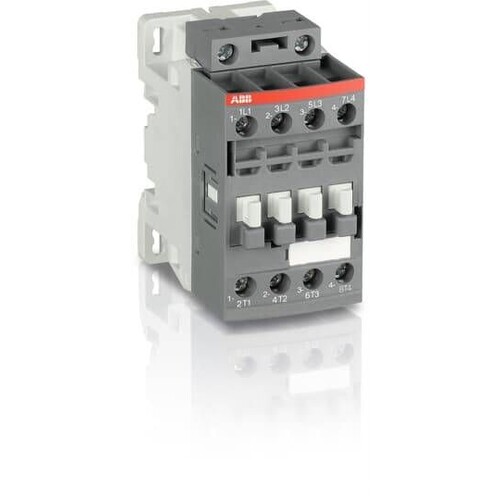

1SBL176261R2100 ABB 1SBL176261R2100 Schütz AF16ZB 40 00 21 24-60V50/60HZ

27722388
4656682
1 Stk
3471523124516
FR
85365080
ABB
AF16ZB-40-00-21 24-6
beantwortete(n) Fragen weitere Varianten
Die 4-poligen AFZB-Schütze erfüllen die neuesten Normen für rollende Eisenbahnfahrzeuge und ermöglichen den Einbau in Fahrgast- oder Führerständen von Zügen, die häufig in Tunneln oder Unterführungen verkehren. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Dabei erfüllen sie alle wichtigen Normen für rollendes Material: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 und anwendbare Teile der Normen EN 50155, Schock- und Vibrationsfestigkeit gemäß IEC 61373 Kat. 1, Klasse B. Ebenso erreichen sie die höchsten Stufen im Brand- und Rauchverhalten bei Einhaltung der europäischen Norm EN 45545-2 (HL2-Gefahrenstufen) bei Gruppenmontage. Die AFZB-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder.
Anmerkungen zur LIMMERT-KI

Der ABB Schütz AF16ZB-40-00-21 ist eine hochleistungsfähige Lösung für die Steuerung von Motoren und Leistungsschaltungen. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V AC und einer hohen Schaltkapazität von bis zu 30 A ist dieser 4-polige Kontaktor ideal für industrielle Anwendungen. Der Schütz bietet eine breite Spannungsversorgung von 24 bis 60 V bei 50/60 Hz und 20 bis 60 V DC, was ihn äußerst flexibel macht. Dank seiner robusten Bauweise und der Möglichkeit zur Erweiterung mit Hilfskontakten ist er für verschiedene Anwendungen geeignet. Die integrierte Überspannungsschutztechnologie sorgt für zusätzliche Sicherheit und Zuverlässigkeit im Betrieb. Mit einem kompakten Design und einem Gewicht von nur 0,31 kg ist der AF16ZB-40-00-21 eine effiziente Wahl für moderne Steuerungssysteme.

Produktinfos

Produktart: Schütz
Typ: AF16ZB-40-00-21
Bemessungsbetriebsleistung AC-3 bei 400 V: 7,5 kW
Anzahl der Hauptkontakte als Schließer: 4
Anzahl der Hauptkontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24-60 V
Bemessungssteuerspeisespannung DC: 20-60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Breite: 45 mm
Höhe: 86 mm
Tiefe: 77 mm
Gewicht: 0,31 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Anzahl der Schließer als Hauptkontakte: 4
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|60 V
Bemessungssteuerspeisespannung DC: 20|60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|60 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 30 A
Anschlussart Hauptstromkreis: Schraubanschluss
