1SBL176001R2110 ABB AF16Z-30-10-21 (20)24-60V50/60 (DC)

20828669
2354006
1 Stk
3471523113817
FR
85365080
ABB
AF16Z-30-10-21 Schüt
beantwortete(n) Fragen weitere Varianten

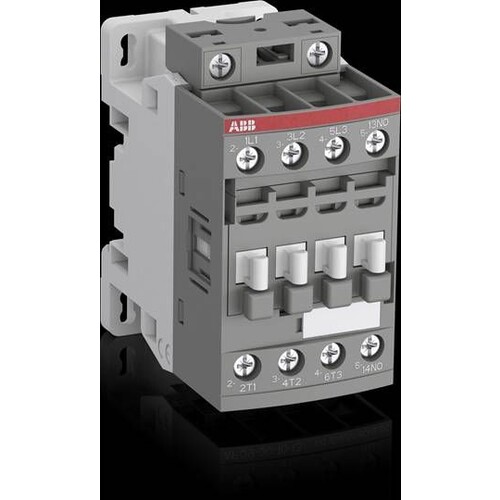

Die 3-poligen Schütze AF12Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Die Schütze mit Spulencode -21 ermöglichen die direkte Ansteuerung durch ¿24V DC 500mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB AF16Z-30-10-21 Kontaktor ist ein hochleistungsfähiges Schaltgerät, das speziell für die Steuerung von 3-phasigen Motoren und Leistungskreisen bis zu 690 V AC und 220 V DC entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei AC-3 und einem maximalen Betriebsstrom von 18 A bei 400 V ist dieser Kontaktor ideal für industrielle Anwendungen. Die elektronische Spulenschnittstelle ermöglicht eine breite Spannungsakzeptanz von 24 bis 60 V AC und 20 bis 60 V DC, was eine direkte Steuerung durch SPS-Ausgänge ab 24 V DC ermöglicht. Mit 3 Hauptschließern und 1 Hilfsschließer bietet der AF16Z auch hohe Flexibilität in der Anwendung. Die kompakten Abmessungen von 77 mm x 35 mm x 71 mm machen ihn ideal für den Einsatz in engen Schaltschränken, während die integrierte Überspannungsschutzfunktion zusätzlichen Schutz bietet.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24...60 V
Bemessungssteuerspeisespannung DC: 20...60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Abmessungen (L x B x H): 77 mm x 35 mm x 71 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|60 V
Bemessungssteuerspeisespannung DC: 20|60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|60 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 30 A
Anschlussart Hauptstromkreis: Schraubanschluss
