1SBL157001R1322 ABB AF12-30-22-13 100-250V50/60HZ-DC

20692567
2597978
1 Stk
3471523110533
FR
85365080
ABB
AF12-30-22-13 100-25
beantwortete(n) Fragen weitere Varianten
Die 3-poligen AF12-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

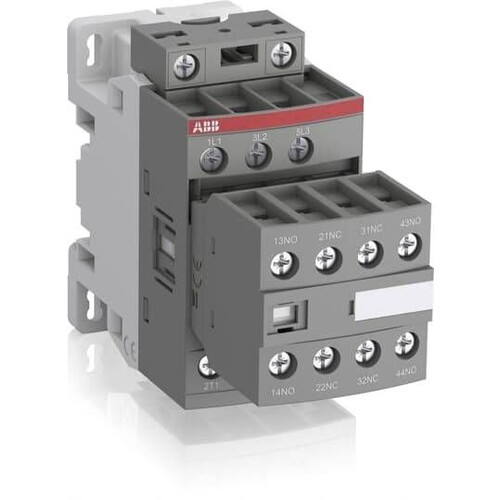

Der ABB AF12-30-22-13 ist ein leistungsstarker 3-poliger Schütz, der für die Schaltung von Drehstrommotoren und Leistungskreisen bis zu 690 V AC und 220 V DC konzipiert ist. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei AC-3 und einer maximalen Steuerspannung von 250 V DC bietet dieser Schütz hohe Flexibilität und Zuverlässigkeit. Er verfügt über 3 Hauptkontakte als Schließer und 2 Hilfskontakte, die als Schließer und Öffner konfiguriert werden können. Die integrierte Spulenelektronik ermöglicht eine einfache Handhabung und einen breiten Steuerspannungsbereich von 100 bis 250 V AC/DC. Der Schütz ist nicht für den Reiheneinbau geeignet, bietet jedoch eine robuste Lösung für industrielle Anwendungen mit einem hohen Maß an Sicherheit und Effizienz.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100...250 V
Bemessungssteuerspeisespannung DC: 100...250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 28 A
Anschlussart Hauptstromkreis: Schraubanschluss
