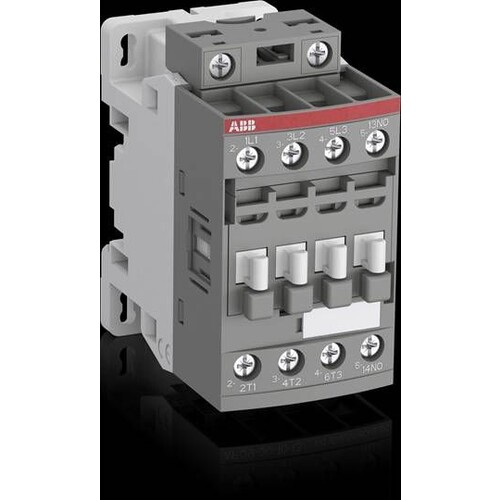

1SBL157001R1310 ABB AF12-30-10-13 Schütz 5,5kW 12A 100-250VAC/DC 1S HK

20488958
2503620
1 Stk
3471523110335
FR
85365080
weitere Infos weitere Infos ausblenden
ABB
AF12-30-10-13 Schütz
beantwortete(n) Fragen weitere Varianten
Die 3-poligen AF12-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der ABB AF12-30-10-13 Schütz ist ein leistungsstarker 3-poliger Kontaktor, der für den Einsatz in industriellen Anwendungen konzipiert ist. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V AC und einem maximalen Betriebsstrom von 12 A bietet dieser Kontaktor eine zuverlässige Steuerung von Motoren und anderen elektrischen Lasten. Er unterstützt eine breite Steuerspannung von 100 bis 250 V sowohl für AC als auch für DC, was ihn äußerst flexibel macht. Der integrierte Überspannungsschutz und die Möglichkeit, zusätzliche Hilfskontakte anzuschließen, machen ihn zu einer praktischen Lösung für komplexe Steuerungsanforderungen. Mit kompakten Abmessungen von 45 mm Breite, 77 mm Tiefe und 86 mm Höhe ist der AF12-30-10-13 einfach in bestehende Systeme zu integrieren und eignet sich ideal für Anwendungen in der Automatisierungstechnik.

Produktinfos

Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsleistung bei AC-3: 5,5 kW
Bemessungsbetriebsstrom Ie bei AC-3: 12 A
Bemessungssteuerspeisespannung AC 50 Hz: 100-250 V
Bemessungssteuerspeisespannung DC: 100-250 V
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Anzahl der Hilfskontakte (Schließer): 1
Anzahl der Hilfskontakte (Öffner): 0
Geeignet für Reiheneinbau: Nein
Produktbreite: 45 mm
Produktlänge: 77 mm
Produkthöhe: 86 mm
Produktgewicht: 0,27 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02266595
Preisanzeige nur nach Anmeldung
02273903
Preisanzeige nur nach Anmeldung
01030632
Preisanzeige nur nach Anmeldung
02273231
Preisanzeige nur nach Anmeldung
10131569
Preisanzeige nur nach Anmeldung
20827318
Preisanzeige nur nach Anmeldung
01202019
Preisanzeige nur nach Anmeldung
02275485
Preisanzeige nur nach Anmeldung
20136550
Preisanzeige nur nach Anmeldung
20138825
Preisanzeige nur nach Anmeldung
01169084
Preisanzeige nur nach Anmeldung
20136543
Preisanzeige nur nach Anmeldung
02102221
Preisanzeige nur nach Anmeldung
20281135
Preisanzeige nur nach Anmeldung
20008520
Preisanzeige nur nach Anmeldung
20249341
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 28 A
Anschlussart Hauptstromkreis: Schraubanschluss
