1SBL157001R1210 ABB AF12-30-10-12 48-130V50/60HZ-DC

20852713
2353990
1 Stk
3471523110328
FR
85365080
ABB
AF12-30-10-12 48-130
beantwortete(n) Fragen weitere Varianten

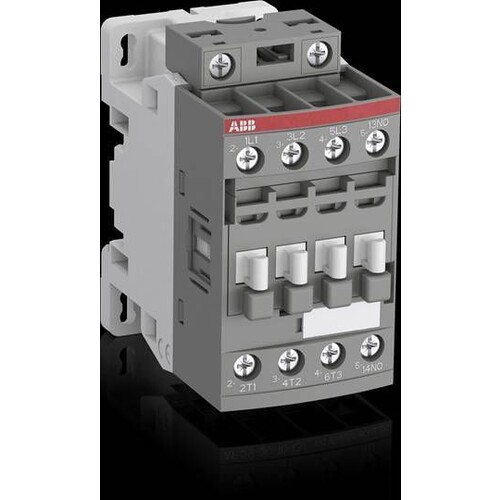

Die 3-poligen AF12-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Das ABB AF12-30-10-12 ist ein 3-poliges Schütz, das für die Schaltung von Leistungskreisen bis zu 690 V AC und 220 V DC ausgelegt ist. Mit einer Betriebsleistung von 5,5 kW bei AC-3 und einer maximalen Steuerspannung von 130 V ist es ideal für den Einsatz in industriellen Anwendungen. Das Gerät bietet eine hohe Zuverlässigkeit und ist unempfindlich gegenüber Schwankungen der Steuerspannung. Die integrierte Spulenelektronik sorgt für einen reduzierten Anzugs- und Halteverbrauch, während der integrierte Überspannungsschutz eine zusätzliche Sicherheit bietet. Mit 3 Hauptkontakten und 1 Hilfskontakt ist dieses Schütz eine ausgezeichnete Wahl für die Steuerung von Drehstrommotoren und anderen elektrischen Lasten.

Produktinfos

Betriebsleistung bei AC-3, 400 V: 5,5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 48...130 V
Bemessungssteuerspeisespannung DC: 48...130 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 48|130 V
Bemessungssteuerspeisespannung DC: 48|130 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 48|130 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 28 A
Anschlussart Hauptstromkreis: Schraubanschluss
