1SBL157001R1110 ABB AF12-30-10-11 Schütz 5,5kW 12A 24-60VAC/DC 1S HK

20816439
2503617
1 Stk
3471523110311
FR
85365080
weitere Infos weitere Infos ausblenden
ABB

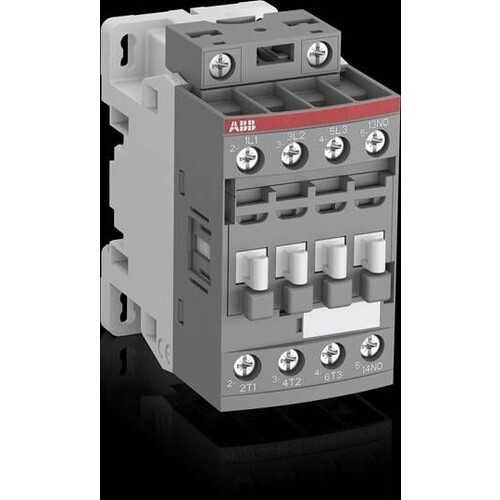

AF12-30-10-11 Schütz
beantwortete(n) Fragen weitere Varianten
Die 3-poligen AF12-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Schütze mit dem Spulencode -11 eignen sich nicht für den Anschluss an 24V DC SPS-Ausgängen.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der ABB AF12-30-10-11 Schütz ist ein leistungsstarker Kontaktor, der für die Steuerung von Leistungskreisen bis zu 5,5 kW bei 400 V AC ausgelegt ist. Mit einer maximalen Bemessungsbetriebsstromstärke von 12 A und einer breiten Spannungsversorgung von 24 bis 60 V AC sowie 20 bis 60 V DC ist dieser Kontaktor äußerst vielseitig. Die kompakte Bauform mit Abmessungen von 77 mm in der Tiefe, 86 mm in der Höhe und 45 mm in der Breite ermöglicht eine einfache Integration in verschiedene Anwendungen. Der AF12 Kontaktor ist mit einem integrierten Überspannungsschutz ausgestattet und eignet sich nicht für den direkten Anschluss an SPS-Ausgänge mit 24 V DC. Ideal für industrielle Anwendungen, bietet dieser Kontaktor zuverlässige Leistung und Flexibilität.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Bemessungssteuerspeisespannung AC 50 Hz: 24-60 V
Bemessungssteuerspeisespannung DC: 20-60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte (Schließer): 1
Anzahl der Hilfskontakte (Öffner): 0
Geeignet für Reiheneinbau: Nein
Abmessungen (B x H x T): 77 mm x 86 mm x 45 mm
Gewicht: 0,270 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02063098
Preisanzeige nur nach Anmeldung
02050169
Preisanzeige nur nach Anmeldung
02035497
Preisanzeige nur nach Anmeldung
20069455
Preisanzeige nur nach Anmeldung
02035532
Preisanzeige nur nach Anmeldung
27172580
Preisanzeige nur nach Anmeldung
02026327
Preisanzeige nur nach Anmeldung
02035518
Preisanzeige nur nach Anmeldung
20136550
Preisanzeige nur nach Anmeldung
20489707
Preisanzeige nur nach Anmeldung
20692560
Preisanzeige nur nach Anmeldung
02026362
Preisanzeige nur nach Anmeldung
20111343
Preisanzeige nur nach Anmeldung
20669789
Preisanzeige nur nach Anmeldung
02035539
Preisanzeige nur nach Anmeldung
32655029
Preisanzeige nur nach Anmeldung
22693069
Preisanzeige nur nach Anmeldung
01382836
Preisanzeige nur nach Anmeldung
20116432
Preisanzeige nur nach Anmeldung
02111118
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|60 V
Bemessungssteuerspeisespannung DC: 20|60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|60 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 28 A
Anschlussart Hauptstromkreis: Schraubanschluss
