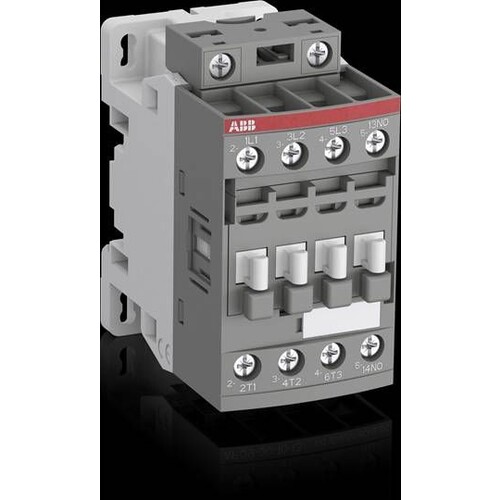

1SBL137001R1401 ABB AF09-30-01-14 250-500V50/60HZ-DC

20852699
2353962
1 Stk
3471523110144
FR
85365080
ABB
AF09-30-01-14 250-50
beantwortete(n) Fragen weitere Varianten
Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB AF09-30-01-14 Kontaktor ist ein hochleistungsfähiges Gerät, das für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einer Nennspannung von 250-500 V und einer Nennleistung von bis zu 4 kW bei 400 V AC bietet dieser Kontaktor eine zuverlässige Steuerung für Motoren bis zu 4 kW. Er verfügt über drei Hauptkontakte und einen integrierten Hilfskontakt, der eine einfache Integration in bestehende Systeme ermöglicht. Die IP20 Schutzart und die Betriebstemperatur von -25 bis +60 °C machen ihn ideal für den Einsatz in anspruchsvollen Umgebungen. Dank der kompakten Bauweise und der Möglichkeit zur Erweiterung mit zusätzlichen Hilfskontakten ist der AF09-30-01-14 eine flexible Lösung für verschiedene Anwendungen. Die integrierte Überspannungsschutztechnologie sorgt für zusätzliche Sicherheit und Zuverlässigkeit.

Produktinfos

Anzahl der Hauptkontakte: 3
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Hilfskontakte als Schließer: 0
Bemessungssteuerspeisespannung AC: 250-500 V
Bemessungssteuerspeisespannung DC: 250-500 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Betriebsfrequenz: 50/60 Hz
Betriebstemperatur: -25 bis +60 °C
Schutzart: IP20
Breite: 45 mm
Höhe: 86 mm
Tiefe: 77 mm
Gewicht: 0.31 kg
Maximaler Schaltstrom: 25 A
Maximaler Schaltstrom AC-1: 25 A
Maximaler Schaltstrom AC-3: 25 A
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 250|500 V
Bemessungssteuerspeisespannung DC: 250|500 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 250|500 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Anschlussart Hauptstromkreis: Schraubanschluss
