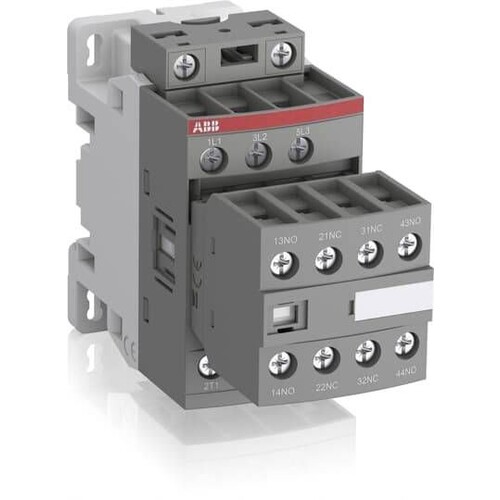

1SBL137001R1322 ABB AF09-30-22-13 100-250V50/60HZ-DC

20853196
2756473
1 Stk
3471523110236
FR
85365080
ABB
AF09-30-22-13 100-25
beantwortete(n) Fragen weitere Varianten
Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB AF09-30-22-13 ist ein leistungsstarker 3-poliger Kontaktor, der für Anwendungen mit einer Spannung von 100-250 V AC/DC und einer Frequenz von 50/60 Hz konzipiert wurde. Mit einer maximalen Schaltleistung von 4 kW bei 400 V AC ist dieser Kontaktor ideal für die Steuerung von Motoren bis zu 4 kW geeignet. Er bietet zwei Hilfskontakte als Öffner und zwei als Schließer, was zusätzliche Flexibilität in der Schaltung ermöglicht. Der Kontaktor ist für den Einsatz in anspruchsvollen Umgebungen ausgelegt, mit einer Betriebstemperatur von -40 bis 70 °C und einer Schutzart von IP20. Dank seiner kompakten Bauweise und der Möglichkeit zur Montage auf DIN-Schienen ist der AF09-30-22-13 eine ausgezeichnete Wahl für moderne Steuerungssysteme in der Industrie.

Produktinfos

Produktbezeichnung: AF09-30-22-13
Spannungsbereich: 100-250 V AC/DC
Frequenz: 50/60 Hz
Anzahl der Hauptkontakte: 3
Anzahl der Hilfskontakte (Öffner): 2
Anzahl der Hilfskontakte (Schließer): 2
Max. Schaltleistung AC-3 (400 V): 4 kW
Max. Schaltstrom AC-1: 25 A
Max. Schaltstrom AC-3: 25 A
Max. Schaltstrom AC-3 (bei 690 V): 22 A
Schutzart: IP20
Betriebstemperatur: -40 bis 70 °C
Betriebsgewicht: 0.32 kg
Montageart: DIN-Schiene (TH35-15)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Anschlussart Hauptstromkreis: Schraubanschluss
