1SBL137001R1122 ABB AF09-30-22-11 (20)24-60V50/60 (DC)

20853182
2597973
1 Stk
3471523110212
FR
85365080
ABB
AF09-30-22-11 (20)24
beantwortete(n) Fragen weitere Varianten

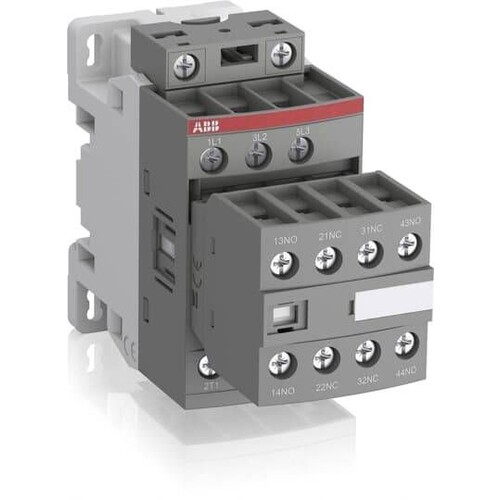

Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Das ABB AF09-30-22-11 Schütz ist ein leistungsstarkes 3-poliges Gerät, das für die Schaltung von Drehstrommotoren und Leistungskreisen bis zu 690 V AC und 220 V DC ausgelegt ist. Mit einer Bemessungsbetriebsleistung von 4 kW bei AC-3, 400 V und einem maximalen Bemessungsbetriebsstrom von 9 A ist es ideal für industrielle Anwendungen. Das Schütz verfügt über 3 Hauptkontakte und ist mit einem integrierten Überspannungsschutz ausgestattet. Die Steuerung erfolgt über einen weiten Spannungsbereich von 24 bis 60 V AC und 20 bis 60 V DC, was eine hohe Flexibilität gewährleistet. Zusätzliche Hilfskontakte und Zubehörteile sind verfügbar, um die Funktionalität zu erweitern. Dieses robuste und zuverlässige Schütz ist eine ausgezeichnete Wahl für anspruchsvolle Anwendungen in der Automatisierungstechnik.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24...60 V
Bemessungssteuerspeisespannung DC: 20...60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|60 V
Bemessungssteuerspeisespannung DC: 20|60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|60 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Anschlussart Hauptstromkreis: Schraubanschluss
