1SBL137001R1110 ABB AF09-30-10-11 Schütz(20)24-60V50/60 (DC)

20852664
2353959
1 Stk
3471523110014
FR
85365080
ABB

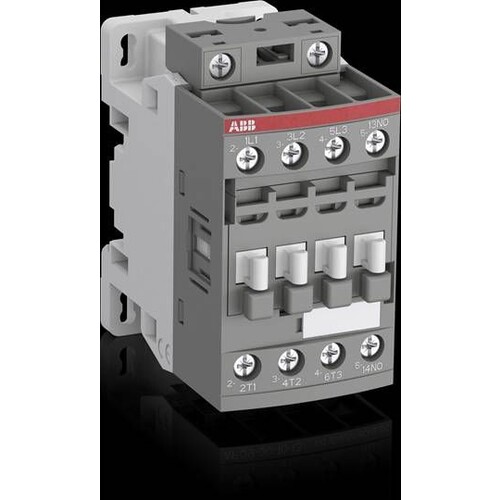

AF09-30-10-11 Schütz
beantwortete(n) Fragen weitere Varianten
Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Schütze mit dem Spulencode -11 eignen sich nicht für den Anschluss an 24V DC SPS-Ausgängen.
Anmerkungen zur LIMMERT-KI

Der ABB AF09-30-10-11 Schütz ist ein kompaktes 3-poliges Kontaktgerät, das für die Ansteuerung von Leistungskreisen bis zu 4 kW bei 400 V AC ausgelegt ist. Mit einer flexiblen Bemessungssteuerspeisespannung von 24...60 V AC und 20...60 V DC ist er ideal für den Einsatz in industriellen Anwendungen. Der Schütz hat eine Nennstromstärke von 9 A und bietet drei Schließerkontakte sowie einen Schließerkontakt als Hilfskontakt. Dank seiner robusten Bauweise und des integrierten Überspannungsschutzes ist der AF09-30-10-11 zuverlässig und langlebig. Er eignet sich nicht für den Anschluss an 24V DC SPS-Ausgänge und ist nicht für den Reiheneinbau konzipiert. Dieser Schütz ist eine ausgezeichnete Wahl für die Steuerung von Motoren und leicht induktiven Lasten in verschiedenen Anwendungen.

Produktinfos

Anzahl der Pole: 3
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungssteuerspeisespannung AC 50 Hz: 24...60 V
Bemessungssteuerspeisespannung DC: 20...60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Anzahl der Hilfskontakte (Schließer): 1
Anzahl der Hilfskontakte (Öffner): 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|60 V
Bemessungssteuerspeisespannung DC: 20|60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|60 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Anschlussart Hauptstromkreis: Schraubanschluss
