1SBL136001R2110 ABB AF09Z-30-10-21 (20)24-60V50/60(DC)

20852944
2353956
1 Stk
3471523113213
FR
85365080
ABB
AF09Z-30-10-21 Schüt
beantwortete(n) Fragen weitere Varianten

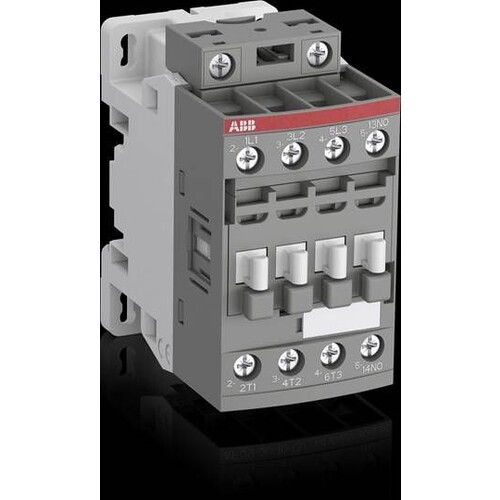

Die 3-poligen Schütze AF09Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Die Schütze mit Spulencode -21 ermöglichen die direkte Ansteuerung durch ¿24V DC 500mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB AF09Z-30-10-21 ist ein 3-poliges Schütz, das für die Steuerung von Leistungskreisen bis zu 690 V AC und 220 V DC konzipiert ist. Mit einer Bemessungsbetriebsleistung von 4 kW und einem Bemessungsbetriebsstrom von 9 A bei AC-3, 400 V, ist dieses Schütz ideal für den Einsatz in industriellen Anwendungen. Die Steuerungsspannung reicht von 24 bis 60 V AC und 20 bis 60 V DC, was eine hohe Flexibilität bei der Anwendung ermöglicht. Dank der integrierten Überspannungsschutzvorrichtung und der geringen Halteleistung von nur 1,7 W ist der AF09Z-30-10-21 besonders effizient. Das Gerät ist nicht für den Reiheneinbau geeignet und bietet eine Schutzart von IP20, was es für geschützte Umgebungen prädestiniert. Dieser Kontaktor ist eine zuverlässige Wahl für die Steuerung von 3-phasigen Motoren und anderen elektrischen Lasten.

Produktinfos

Anzahl der Pole: 3
Bemessungsbetriebsleistung bei AC-3: 4 kW
Bemessungssteuerspeisespannung AC 50 Hz: 24...60 V
Bemessungssteuerspeisespannung DC: 20...60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hauptkontakte als Schließer: 3
Anzahl der Hauptkontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|60 V
Bemessungssteuerspeisespannung DC: 20|60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|60 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Anschlussart Hauptstromkreis: Schraubanschluss
