1SBL136001R2101 ABB AF09Z-30-01-21 (20)24-60V50/60(DC)

20852951
2503602
1 Stk
3471523113312
FR
85365080
ABB
AF09Z-30-01-21 Schüt
beantwortete(n) Fragen weitere Varianten

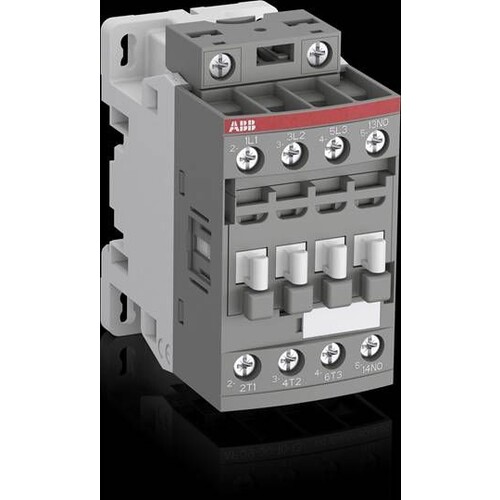

Die 3-poligen Schütze AF09Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Die Schütze mit Spulencode -21 ermöglichen die direkte Ansteuerung durch ¿24V DC 500mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB AF09Z-30-01-21 ist ein zuverlässiger und leistungsstarker Kontaktor, der für die Steuerung von 3-phasigen Motoren und Leistungskreisen bis zu 690 V AC und 220 V DC ausgelegt ist. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V AC und einem maximalen Betriebsstrom von 9 A bietet dieser Kontaktor eine robuste Lösung für industrielle Anwendungen. Die elektronische Spulenschnittstelle ermöglicht eine breite Spannungsakzeptanz von 24 bis 60 V AC und 20 bis 60 V DC, was ihn ideal für den Einsatz in automatisierten Steuerungssystemen macht. Mit drei Hauptschließerkontakten und einem Hilfskontakt als Öffner bietet der Kontaktor Flexibilität und Anpassungsfähigkeit. Die Abmessungen von 77 mm x 35 mm x 45 mm machen ihn kompakt und einfach zu integrieren. Der AF09Z-30-01-21 ist nicht für den Reiheneinbau geeignet, bietet jedoch eine hohe Zuverlässigkeit und Leistung in anspruchsvollen Umgebungen.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24...60 V
Bemessungssteuerspeisespannung DC: 20...60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: Nein
Abmessungen (L x B x H): 77 mm x 35 mm x 45 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|60 V
Bemessungssteuerspeisespannung DC: 20|60 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|60 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Anschlussart Hauptstromkreis: Schraubanschluss
