1SAL102638R9901 ABB Schütz MC1A301AT1 24 V AC 50/60Hz

28017647
3051521
1 Stk
4013614541421
4013614542084
BG
85365080
ABB
MC1A301AT1
beantwortete(n) Fragen weitere Varianten

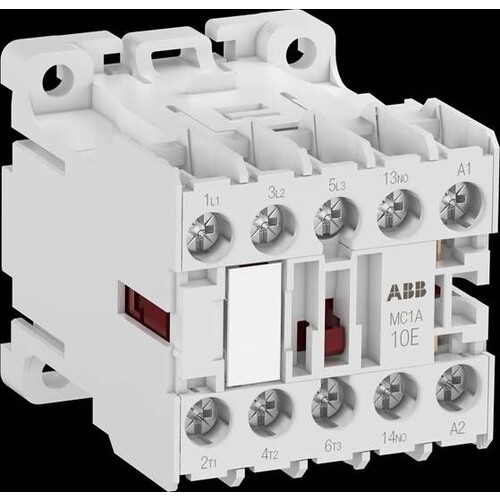

Das MC1A Kleinschütz ist ein größenoptimiertes 3-poliges Schütz mit einem integrierten Hilfskontakt, Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.
Anmerkungen zur LIMMERT-KI

Der ABB Schütz MC1A301AT1 ist ein kompakter Mini-Kontaktor, der für die Steuerung von ein- oder dreiphasigen Lasten bis zu 4 kW (AC-3) und 20 A (AC-1) bei 690 V ausgelegt ist. Mit drei Hauptkontakten (NO) und einem Hilfskontakt (NC) bietet er vielseitige Einsatzmöglichkeiten in Wohn-, Gewerbe- und Industrieanwendungen. Der Schütz ist für die Wand- oder Hutschienenmontage geeignet und verfügt über eine Bemessungssteuerspeisespannung von 24 V AC, was ihn ideal für die Steuerung von Motoren und anderen elektrischen Lasten macht. Mit einer kompakten Bauweise von 45 mm Breite, 48 mm Höhe und 56 mm Tiefe ist er besonders platzsparend. Die Schutzart IP20 gewährleistet den sicheren Betrieb in geschützten Umgebungen.

Produktinfos

Anzahl der Pole: 3
Anzahl der Hauptkontakte (NO): 3
Anzahl der Hauptkontakte (NC): 1
Bemessungsbetriebsleistung AC-3 bei 400 V: 4 kW
Bemessungsbetriebsstrom AC-1 bei 690 V: 20 A
Bemessungssteuerspeisespannung: 24 V AC
Betriebsfrequenz: 50/60 Hz
Schutzart: IP20
Breite: 45 mm
Höhe: 48 mm
Tiefe: 56 mm
Gewicht: 0,17 kg
Montageart: Hutschiene oder Wandmontage
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 4 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 9 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 20 A
Anschlussart Hauptstromkreis: Schraubanschluss
