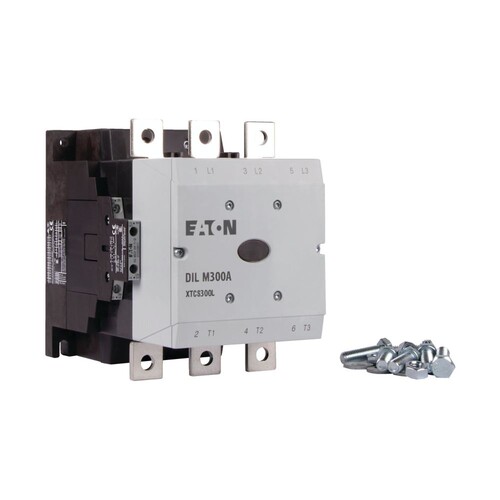

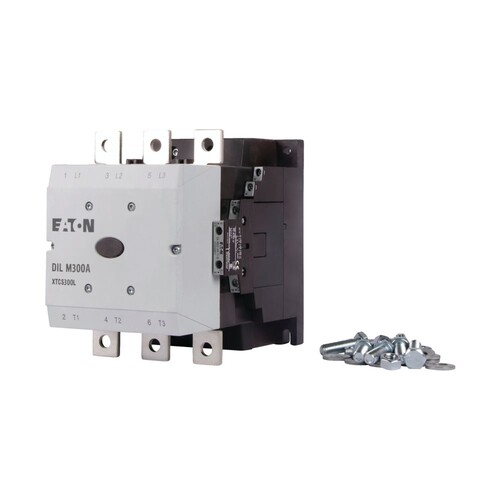

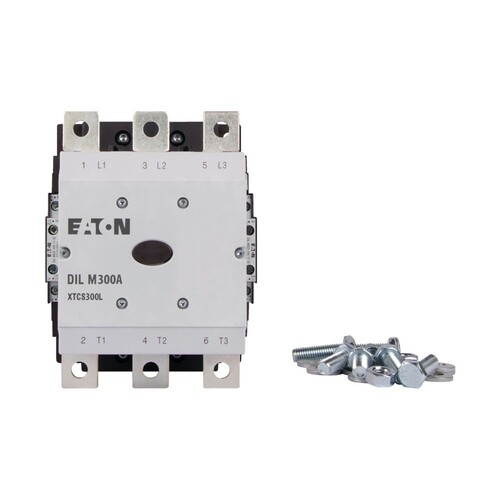

139559 EATON DILM 300A-S/22 220-240V 50/60HZ Schütz 160KW

139559 EATON DILM 300A-S/22 220-240V 50/60HZ Schütz 160KW

Artikelnummer: 20265567

Katalog Art.Nr.: 1855105

VPE: 1 Stk

EAN: 4015081363377

Herkunftsland: RO

Zolltarifnr.: 8536490099

weitere Infos weitere Infos ausblenden

Eaton

Hersteller Art. Nr.: 139559

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 300 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 490 A, gekapselt: Ith= 315 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der EATON DILM 300A-S/22 ist ein hochleistungsfähiger Leistungsschütz, das speziell für Motoranwendungen in industriellen Umgebungen entwickelt wurde. Mit einer Bemessungsbetriebsleistung von bis zu 160 kW bei 400 V ist dieses Gerät ideal für den Einsatz in Anwendungen mit nicht oder leicht induktiven Lasten. Der Schütz unterstützt eine Bemessungsbetriebsstrom von 300 A und ist für den Betrieb bei 220-240 V AC ausgelegt. Mit drei Hauptschließern und zwei Hilfskontakten bietet der DILM 300A-S/22 Flexibilität und Zuverlässigkeit in der Steuerung von Motoren. Die Schraubverbindung sorgt für eine sichere und einfache Installation. Dieses Produkt ist UL gelistet und CSA zertifiziert, was es zu einer ausgezeichneten Wahl für den nordamerikanischen Markt macht. Der DILM 300A-S/22 ist nicht für den Reiheneinbau geeignet und bietet eine robuste Lösung für anspruchsvolle Anwendungen.

Produktinfos

Anwendung:	Leistungsschütz für Motoren
Gebrauchskategorie:	AC-1, NAC-3, AC-4
Anschlussart:	Schraubverbindung
Bemessungsbetriebsstrom AC-3 bei 400 V:	300 A
Bemessungsbetriebsleistung bei AC-3 bei 400 V:	160 kW
Bemessungsbetriebsleistung bei AC-4 bei 400 V:	132 kW
Anzahl der Hauptkontakte als Schließer:	3
Anzahl der Hauptkontakte als Öffner:	0
Bemessungssteuerspeisespannung AC 50 Hz:	220-240 V
Spannungsart zur Betätigung:	AC
Anzahl der Hilfskontakte als Schließer:	2
Anzahl der Hilfskontakte als Öffner:	2
Geeignet für Reiheneinbau:	Nein

Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

208281 Eaton DILM820-XHI11-SI Hilfsschalter Innenanbau

Artikelnummer: 20091596

Preisanzeige nur nach Anmeldung

6042643 Sick Optic Elec IDM140 2BT END CAP

Artikelnummer: 24852555

Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V:	160 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V:	132\| kW
Anzahl der Schließer als Hauptkontakte:	3
Anzahl der Öffner als Hauptkontakte:	0
Bemessungssteuerspeisespannung AC 50 Hz:	220\|240 V
Bemessungssteuerspeisespannung DC:	0\|0 V
Spannungsart zur Betätigung:	AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:	300 A
Anzahl der Hilfskontakte als Schließer:	2
Anzahl der Hilfskontakte als Öffner:	2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:	240\| A
Geeignet für Reiheneinbau:	Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz:	220\|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:	490 A
Anschlussart Hauptstromkreis:	Schienenanschluss
Breite:	140
Höhe:	189
Tiefe:	208
