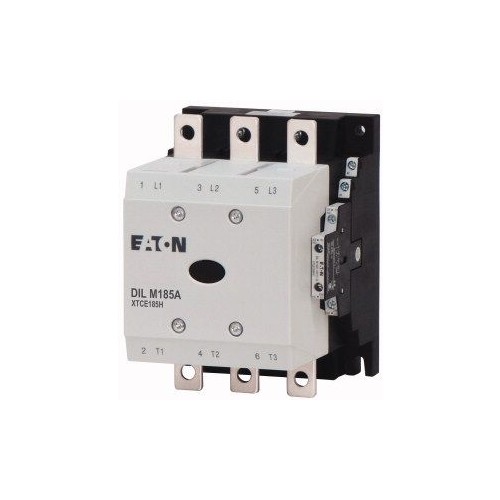

139537 EATON DILM185A/22(RAC240) Leistungsschütz 90kW 225A 230VAC

20025180
1855083
1 Stk
4015081363155
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 185 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 337 A, gekapselt: Ith= 245 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom
Anmerkungen zur LIMMERT-KI

Das EATON DILM185A/22(RAC240) Leistungsschütz ist eine zuverlässige Lösung für Motoranwendungen mit einer Bemessungsbetriebsleistung von bis zu 90 kW bei 400 V. Mit einem Bemessungsbetriebsstrom von 185 A im AC-3-Betrieb bietet dieses Gerät robuste Leistung für industrielle Anwendungen. Es verfügt über drei Hauptkontakte als Schließer und zwei Hilfskontakte, die eine flexible Steuerung ermöglichen. Die Bemessungssteuerspeisespannung beträgt 190 bis 240 V bei 50 Hz, was eine breite Kompatibilität gewährleistet. Das Gerät ist nicht für den Reiheneinbau geeignet, was es ideal für Anwendungen macht, bei denen Platz und Montageoptionen berücksichtigt werden müssen. Vertrauen Sie auf die Qualität von EATON für Ihre Schaltbedürfnisse.

Produktinfos

Bemessungsbetriebsleistung bei AC-3: 90 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 185 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 136 A
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungssteuerspeisespannung AC 50 Hz: 190|240 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 90 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 75| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 190|240 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 185 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 136| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 190|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 337 A
Anschlussart Hauptstromkreis: Schienenanschluss
Breite: 140
Höhe: 190
Tiefe: 158
