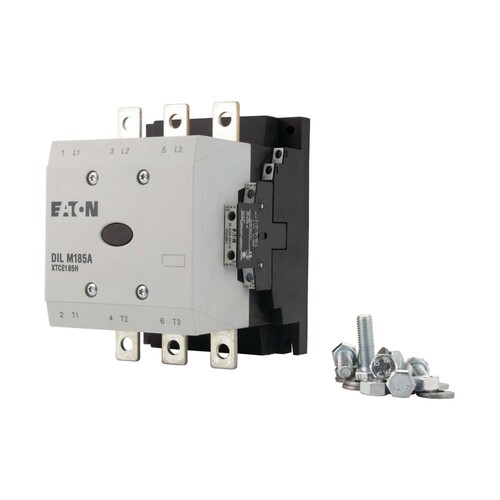

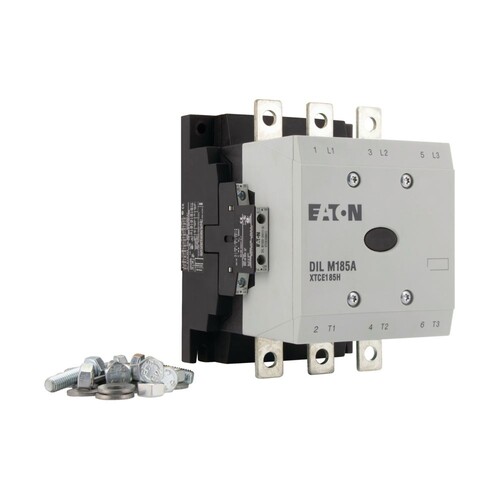

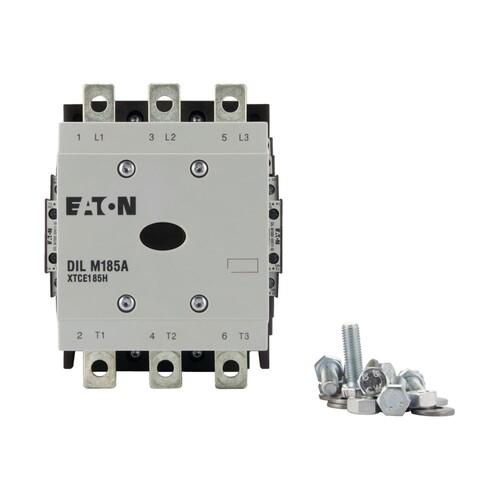

139536 Eaton DILM185A/22(RAC120) LeistungsSchütz 90kW/400V/AC-3

21356217
1855082
1 Stk
4015081363148
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 185 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 337 A, gekapselt: Ith= 245 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom
Anmerkungen zur LIMMERT-KI

Der Eaton DILM185A/22(RAC120) LeistungsSchütz ist eine hochleistungsfähige Lösung für Motoranwendungen mit einer Bemessungsbetriebsleistung von 90 kW bei 400 V im AC-3-Betrieb. Mit einem Bemessungsbetriebsstrom von 185 A ermöglicht dieser Schütz den sicheren Betrieb von elektrischen Motoren und anderen großen Lasten. Er verfügt über drei Schließer und keine Öffner als Hauptkontakte, sowie zwei Schließer und zwei Öffner als Hilfskontakte. Die Bemessungssteuerspeisespannung beträgt 100|120 V bei 50 Hz. Der Schütz ist nicht für den Reiheneinbau geeignet, was ihn ideal für Anwendungen macht, bei denen Platz und Montageflexibilität erforderlich sind. Der DILM185A/22 bietet eine zuverlässige und effiziente Steuerung für industrielle Anwendungen.

Produktinfos

Bemessungsbetriebsleistung bei AC-3: 90 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 185 A
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|120 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 136 A
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 90 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 75| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|120 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 185 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 136| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|120 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 337 A
Anschlussart Hauptstromkreis: Schienenanschluss
Breite: 140
Höhe: 190
Tiefe: 158
