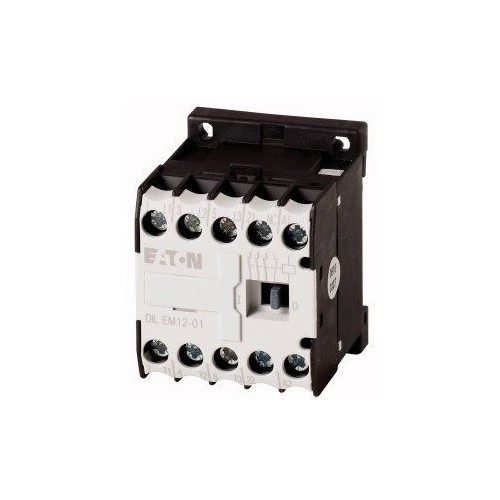

127137 Eaton DILEM12-01-G(24VDC) Leist.-Schütz, 5,5kW/400V, DC-betätigt

21336778
4256234
1 Stk
4015081246724
4015081844401
DE
8536490099
weitere Infos weitere Infos ausblenden
Eaton
127137
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 16 A
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Eaton DILEM12-01-G (24VDC) Leistungsschütz ist eine zuverlässige Lösung für die Steuerung von Motoren und ohmschen Lasten. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einem Bemessungsstrom von 12 A ist er ideal für den Einsatz in industriellen Anwendungen. Der Schütz ist für Gleichstrombetätigung ausgelegt und verfügt über 3 Hauptkontakte, die als Schließer fungieren. Zudem bietet er einen Hilfskontakt als Schließer und ist nicht für den Reiheneinbau geeignet. Mit einer Bemessungssteuerspeisespannung von 24 V DC ist dieser Schütz eine hervorragende Wahl für moderne Automatisierungslösungen. Die robuste Bauweise und die hohe Leistung machen ihn zu einem unverzichtbaren Bestandteil jeder elektrischen Steuerung.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6,6 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung DC: 24 V
Spannungsart zur Betätigung: DC
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

21336757
Preisanzeige nur nach Anmeldung
10002699
Preisanzeige nur nach Anmeldung
02008855
Preisanzeige nur nach Anmeldung
20584235
Preisanzeige nur nach Anmeldung
02034944
Preisanzeige nur nach Anmeldung
02026292
Preisanzeige nur nach Anmeldung
20030745
Preisanzeige nur nach Anmeldung
21427106
Preisanzeige nur nach Anmeldung
20047776
Preisanzeige nur nach Anmeldung
02110635
Preisanzeige nur nach Anmeldung
21336771
Preisanzeige nur nach Anmeldung
01280727
Preisanzeige nur nach Anmeldung
20091617
Preisanzeige nur nach Anmeldung
20825848
Preisanzeige nur nach Anmeldung
20024536
Preisanzeige nur nach Anmeldung
02117495
Preisanzeige nur nach Anmeldung
20005244
Preisanzeige nur nach Anmeldung
21574435
Preisanzeige nur nach Anmeldung
02152768
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 0|0 V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6.6| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 58
Tiefe: 54
