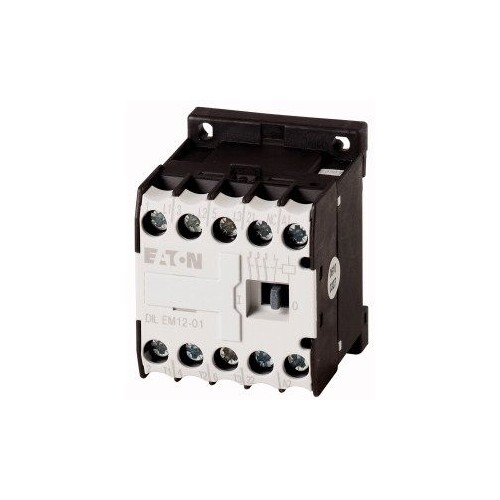

127098 Eaton DILEM12-01(230V50/60HZ) Leist.-Schütz, 5,5kW/400V, AC-betätigt

21336771
1853479
1 Stk
4015081246335
4015081844388
DE
8536490099
weitere Infos weitere Infos ausblenden
Eaton
127098
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 16 A
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Eaton DILEM12-01 ist ein leistungsstarker Leistungsschütz, der speziell für den Einsatz mit Motoren und ohmschen Lasten entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V ist er ideal für Anwendungen in industriellen Umgebungen. Der Schütz verfügt über drei Hauptkontakte, die als Schließer fungieren, und ist für den Betrieb mit einer Bemessungssteuerspeisespannung von 230 V AC bei 50/60 Hz ausgelegt. Mit einem Bemessungsbetriebsstrom von 12 A bei AC-3 bietet er zuverlässige Leistung und Sicherheit. Der DILEM12-01 ist nicht für den Reiheneinbau geeignet, bietet jedoch eine einfache Installation durch Schraubklemmen. Seine robuste Bauweise und hohe Zuverlässigkeit machen ihn zur idealen Wahl für anspruchsvolle Anwendungen in der Automatisierungstechnik.

Produktinfos

Bemessungsbetriebsleistung bei AC-3: 5,5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6,6 A
Anzahl der Pole: 3
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungssteuerspeisespannung AC 50 Hz: 230 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

21336778
Preisanzeige nur nach Anmeldung
01000350
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6.6| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 230|230 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 58
Tiefe: 52
