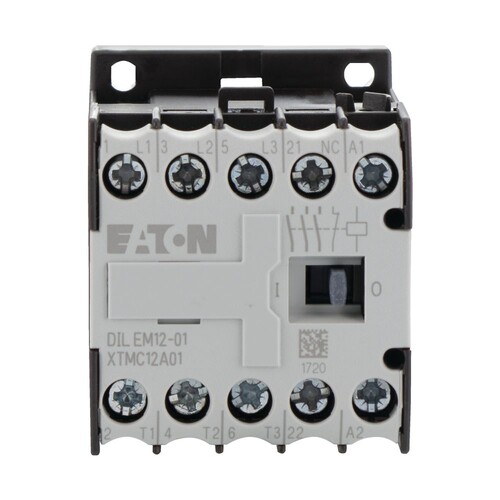

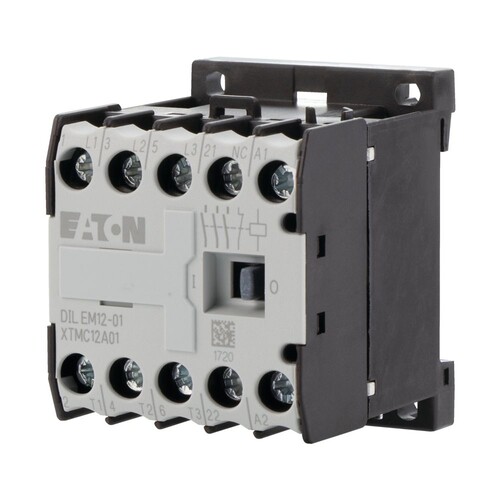

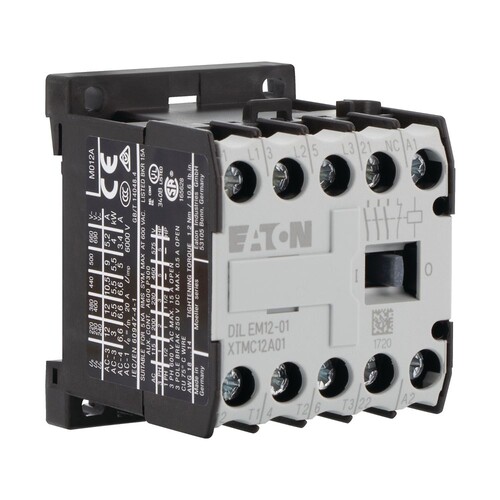

127091 Eaton DILEM12-01(230V50HZ,240V60HZ) Leist.-Sch

21336757
1853472
1 Stk
4015081246267
4015081844364
DE
8536490099
Leistungsschütz, Anwendung: Leistungsschütz für Motoren, Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Normale Wechselstrom-Induktionsmotoren: anlassen, während Betrieb ausschalten, AC-4: Normale Wechselstrom-Induktionsmotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50¿60 Hz offen bei 40 °C: Ith = Ie = 22 A, gekapselt: Ith= 16 A
Anmerkungen zur LIMMERT-KI

Der Eaton DILEM12-01 ist ein leistungsstarker Leistungsschütz, der für den Einsatz in industriellen Anwendungen konzipiert ist. Mit einer Nennspannung von 230 V bei 50 Hz und 240 V bei 60 Hz bietet dieses 3-polige Schütz eine hohe Schaltleistung von bis zu 5,5 kW bei AC-3 und 3 kW bei AC-4. Der Bemessungsstrom beträgt 12 A bei AC-3 und 6,6 A bei AC-4, was ihn ideal für den Betrieb von Motoren und anderen elektrischen Lasten macht. Der DILEM12-01 ist mit Schraubklemmen ausgestattet und bietet eine hohe Zuverlässigkeit und Langlebigkeit. Zudem verfügt er über einen Hilfskontakt und ist nicht für den Reiheneinbau geeignet. Dieses Produkt ist die perfekte Wahl für Anwendungen, die eine robuste und effiziente Steuerung erfordern.

Produktinfos

Anzahl der Pole: 3
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6,6 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3 kW
Bemessungssteuerspeisespannung AC 50 Hz: 230 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6.6| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
