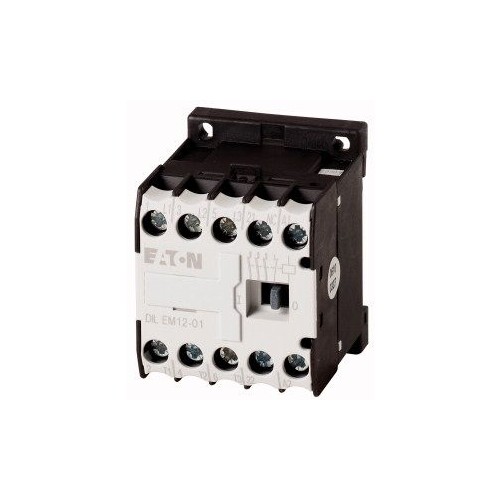

127088 Eaton DILEM12-01(110V50HZ,120V60HZ) Leist.-Sch

21336750
1853469
1 Stk
4015081246236
4015081844357
DE
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 16 A
Anmerkungen zur LIMMERT-KI

Das Eaton DILEM12-01 Leistungsschütz ist eine zuverlässige Lösung für die Steuerung von Motoren und ohmschen Lasten. Mit einer Nennspannung von 110V bei 50Hz und 120V bei 60Hz bietet dieses 3-polige Schütz eine hohe Leistung von bis zu 5,5 kW bei einer Nennstromstärke von 12 A. Es ist geeignet für Anwendungen in den Gebrauchskategorien AC-1, NAC-3 und AC-4, was eine flexible Nutzung in verschiedenen industriellen Umgebungen ermöglicht. Das DILEM12-01 verfügt über einen Hilfskontakt und ist nicht für den Reiheneinbau geeignet. Mit seiner robusten Bauweise und den Schraubklemmen ist es einfach zu installieren und bietet eine hohe Zuverlässigkeit im Betrieb.

Produktinfos

Anwendung: Leistungsschütz für Motoren und ohmsche Lasten
Gebrauchskategorie: AC-1, NAC-3, AC-4
Anzahl der Pole: 3-polig
Bemessungsbetriebsstrom AC-3 (380 V): 12 A
Bemessungsbetriebsstrom AC-4 (400 V): 6,6 A
Bemessungsbetriebsleistung AC-3 (400 V): 5,5 kW
Bemessungsbetriebsleistung AC-4 (400 V): 3 kW
Bemessungssteuerspeisespannung AC 50 Hz: 110 V
Spannungsart zur Betätigung: AC
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 110|110 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6.6| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 120|120 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 58
Tiefe: 52
