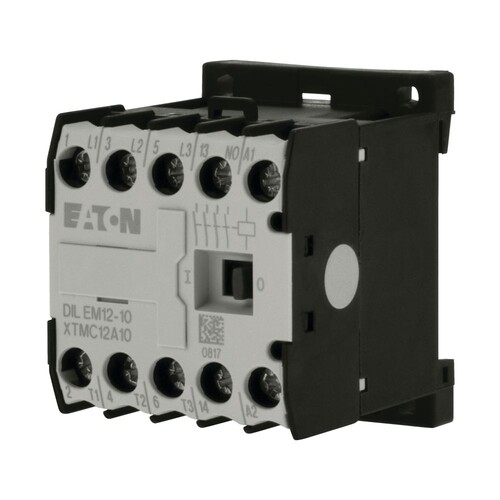

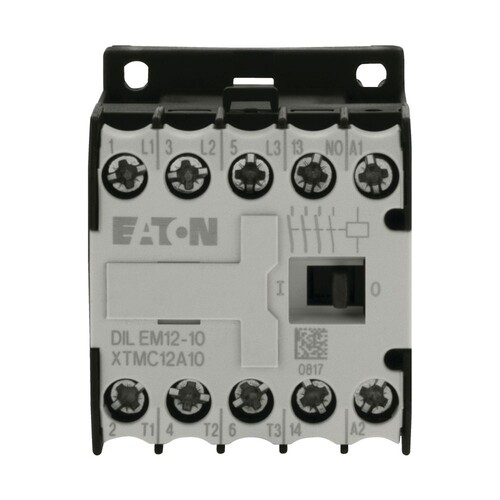

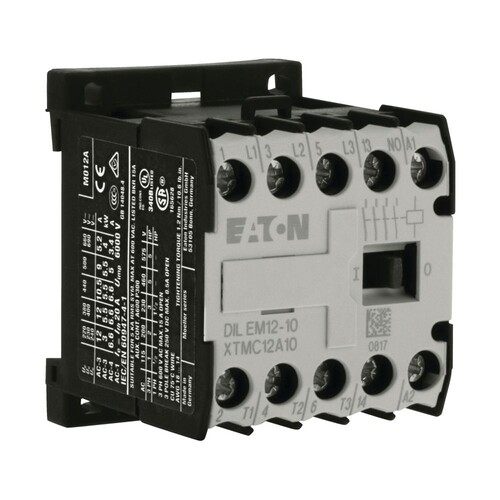

127082 Eaton DILEM12-10(230V50/60HZ) Leist.-Schütz, 5,5kW/400V, AC-betätigt

21336736
1853463
1 Stk
4015081246175
4015081844333
DE
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 16 A
Anmerkungen zur LIMMERT-KI

Der Eaton DILEM12-10 ist ein leistungsstarker Leistungsschütz, der speziell für Motoren und ohmsche Lasten konzipiert ist. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V ist er ideal für den Einsatz in industriellen Anwendungen geeignet. Das Gerät verfügt über 3 Hauptkontakte, die als Schließer fungieren, und ist für eine Bemessungssteuerspeisespannung von 230 V AC bei 50/60 Hz ausgelegt. Mit einem Bemessungsbetriebsstrom von 12 A bei AC-3 und 6,6 A bei AC-4 bietet der DILEM12-10 eine zuverlässige und effiziente Steuerung von Motoren. Zudem ist er mit einem Hilfskontakt ausgestattet und lässt sich einfach über Schraubklemmen anschließen. Dieses Produkt ist nicht für den Reiheneinbau geeignet, bietet jedoch eine robuste Lösung für anspruchsvolle Anwendungen.

Produktinfos

Anwendung: Leistungsschütz für Motoren
Gebrauchskategorie: AC-1, NAC-3, AC-4
Anzahl der Pole: 3-polig
Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6,6 A
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50/60 Hz: 230 V
Spannungsart zur Betätigung: AC
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6.6| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 230|230 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 58
Tiefe: 52
