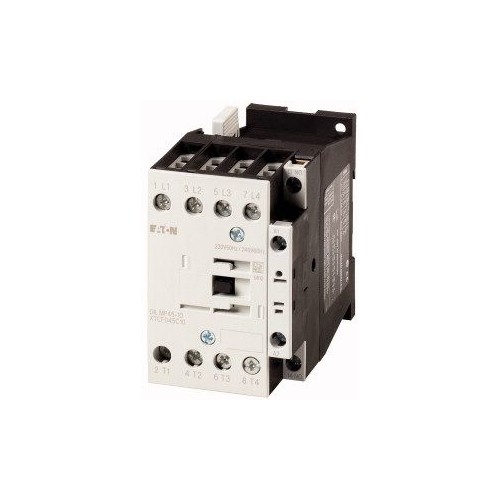

118916 EATON DILMP45-01(RDC24) Schütz 4-Polig 45A/AC-1 DC-betätigt

20084953
4254684
1 Stk
4015081170432
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 25 A, konventioneller thermischer Strom, 3-polig, 50¿60 Hz offen bei 40 °C: Ith =Ie= 45 A, gekapselt: Ith= 36 A, konventioneller thermischer Strom, 1-polig offen: Ith= 117 A, gekapselt: Ith= 105 A, 220 V 230 V: P= 7,5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P = 14 kW
Anmerkungen zur LIMMERT-KI

Der EATON DILMP45-01(RDC24) Schütz ist ein leistungsstarker 4-poliger Leistungsschütz, der speziell für Anwendungen mit bis zu 45A bei AC-1 konzipiert wurde. Mit einer Bemessungssteuerspeisespannung von 24-27 V DC bietet dieser Schütz eine zuverlässige Steuerung für nicht induktive Lasten. Die hohe Bemessungsbetriebsleistung von 11 kW bei 400 V und ein Bemessungsstrom von 25 A bei AC-3 machen ihn ideal für den Einsatz in industriellen Anwendungen. Der DILMP45-01 ist mit 4 Schließern als Hauptkontakte ausgestattet und verfügt über einen Öffner-Hilfskontakt. Dieser Schütz ist nicht für den Reiheneinbau geeignet und bietet eine robuste Lösung für anspruchsvolle Schaltaufgaben in der Automatisierungstechnik.

Produktinfos

Anzahl der Pole: 4
Bemessungsbetriebsstrom Ie bei AC-3 (400 V): 25 A
Bemessungsbetriebsleistung bei AC-3 (400 V): 11 kW
Bemessungsbetriebsleistung Ie bei AC-4 (400 V): 7 kW
Bemessungssteuerspeisespannung DC: 24-27 V
Spannungsart zur Betätigung: DC
Anzahl der Hauptkontakte (Schließer): 4
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte (Schließer): 0
Anzahl der Hilfskontakte (Öffner): 1
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 7| kW
Anzahl der Schließer als Hauptkontakte: 4
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 0|0 V
Bemessungssteuerspeisespannung DC: 24|27 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 15| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 58
Höhe: 85
Tiefe: 97
