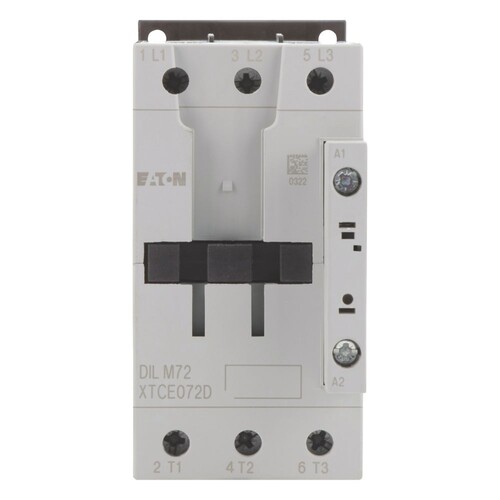

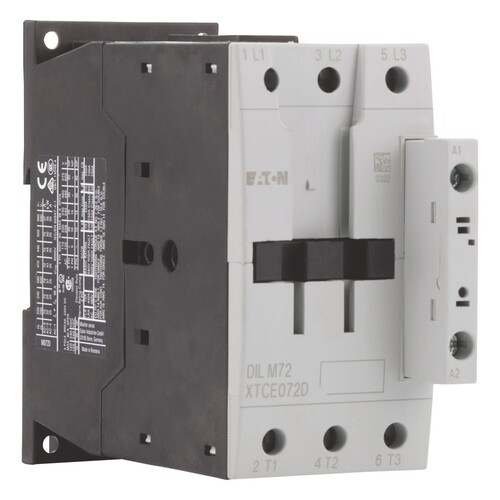

107670 EATON DILM72 230VAC Leistungs schütz 37kW

20264440
4849676
1 Stk
4015081073368
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 72 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 98 A, gekapselt: Ith = 72 A
Anmerkungen zur LIMMERT-KI

Das EATON DILM72 ist ein leistungsstarker Leistungsschütz, das für den Einsatz in Motorsteuerungen und industriellen Anwendungen konzipiert wurde. Mit einer Bemessungsbetriebsleistung von 37 kW bei 400 V AC-3 und einem maximalen Betriebsstrom von 72 A ist es ideal für den Betrieb von Käfigläufermotoren geeignet. Das Gerät verfügt über drei Hauptkontakte, die als Schließer fungieren, und ist mit einer Bemessungssteuerspeisespannung von 230 V AC bei 50 Hz ausgestattet. Dieses Modell ist nicht für den Reiheneinbau geeignet und bietet eine hohe Zuverlässigkeit und Effizienz in der Anwendung. Die robuste Bauweise und die Schraubklemmenanschlüsse gewährleisten eine einfache Installation und Wartung. EATON steht für Qualität und Langlebigkeit in der elektrischen Antriebstechnik.

Produktinfos

Bemessungsbetriebsleistung bei AC-3 (400 V): 37 kW
Bemessungsbetriebsstrom Ie bei AC-3 (400 V): 72 A
Bemessungsbetriebsleistung Ie bei AC-4 (400 V): 12 kW
Bemessungsbetriebsstrom Ie bei AC-4 (400 V): 25 A
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Bemessungssteuerspeisespannung AC 50 Hz: 230 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Polzahl: 3-polig
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 12| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 72 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 25| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 98 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 55
Höhe: 115
Tiefe: 132.1
