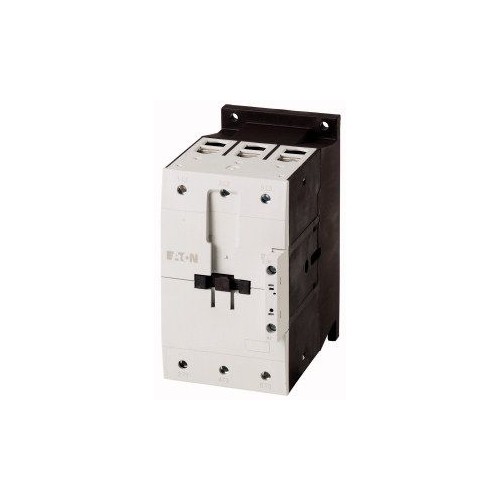

107014 Eaton DILM170(RAC440) Leist.-Schütz, 90kW/400V, AC-betätigt

21287351
4227228
1 Stk
4015081067824
RO
8536490099
weitere Infos weitere Infos ausblenden
Eaton
107014
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 170 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 225 A, gekapselt: Ith = 166 A
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Eaton DILM170(RAC440) Leistungsschütz ist ein hochleistungsfähiges Gerät, das speziell für den Einsatz mit Motoren konzipiert wurde. Mit einer Nennleistung von 90 kW bei 400 V und einem maximalen Betriebsstrom von 170 A im AC-3-Betrieb ist dieser Schütz ideal für nicht induktive Lasten und Käfigläufermotoren. Die 3-polige Bauweise und die Schraubklemmenanschlüsse ermöglichen eine einfache Installation und Integration in bestehende Systeme. Der DILM170 ist für Anwendungen in der Industrie geeignet, wo Zuverlässigkeit und Effizienz entscheidend sind. Mit einer Schutzart, die für den Einsatz in verschiedenen Umgebungen geeignet ist, bietet dieses Gerät eine hervorragende Leistung und Langlebigkeit. Beachten Sie, dass der Schütz nicht für Motoren der Effizienzklasse IE3 geeignet ist.

Produktinfos

Anzahl der Pole: 3
Bemessungsbetriebsstrom AC-3 (400 V): 170 A
Bemessungsbetriebsleistung AC-3 (400 V): 90 kW
Bemessungsbetriebsstrom AC-4 (400 V): 65 A
Bemessungsbetriebsleistung AC-4 (400 V): 33 kW
Bemessungssteuerspeisespannung AC 50 Hz: 380|440 V
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Anschlussart: Schraubklemmen
Gebrauchskategorie: AC-1, AC-3, AC-4
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02110726
Preisanzeige nur nach Anmeldung
02110712
Preisanzeige nur nach Anmeldung
20030745
Preisanzeige nur nach Anmeldung
20097497
Preisanzeige nur nach Anmeldung
02110705
Preisanzeige nur nach Anmeldung
02110460
Preisanzeige nur nach Anmeldung
25826213
Preisanzeige nur nach Anmeldung
01046928
Preisanzeige nur nach Anmeldung
20081110
Preisanzeige nur nach Anmeldung
02100408
Preisanzeige nur nach Anmeldung
02013601
Preisanzeige nur nach Anmeldung
10071446
Preisanzeige nur nach Anmeldung
25032882
Preisanzeige nur nach Anmeldung
01165703
Preisanzeige nur nach Anmeldung
10009958
Preisanzeige nur nach Anmeldung
27467146
Preisanzeige nur nach Anmeldung
27468050
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 90 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 33| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 380|440 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 170 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 65| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 380|440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 225 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 90
Höhe: 170
Tiefe: 160
